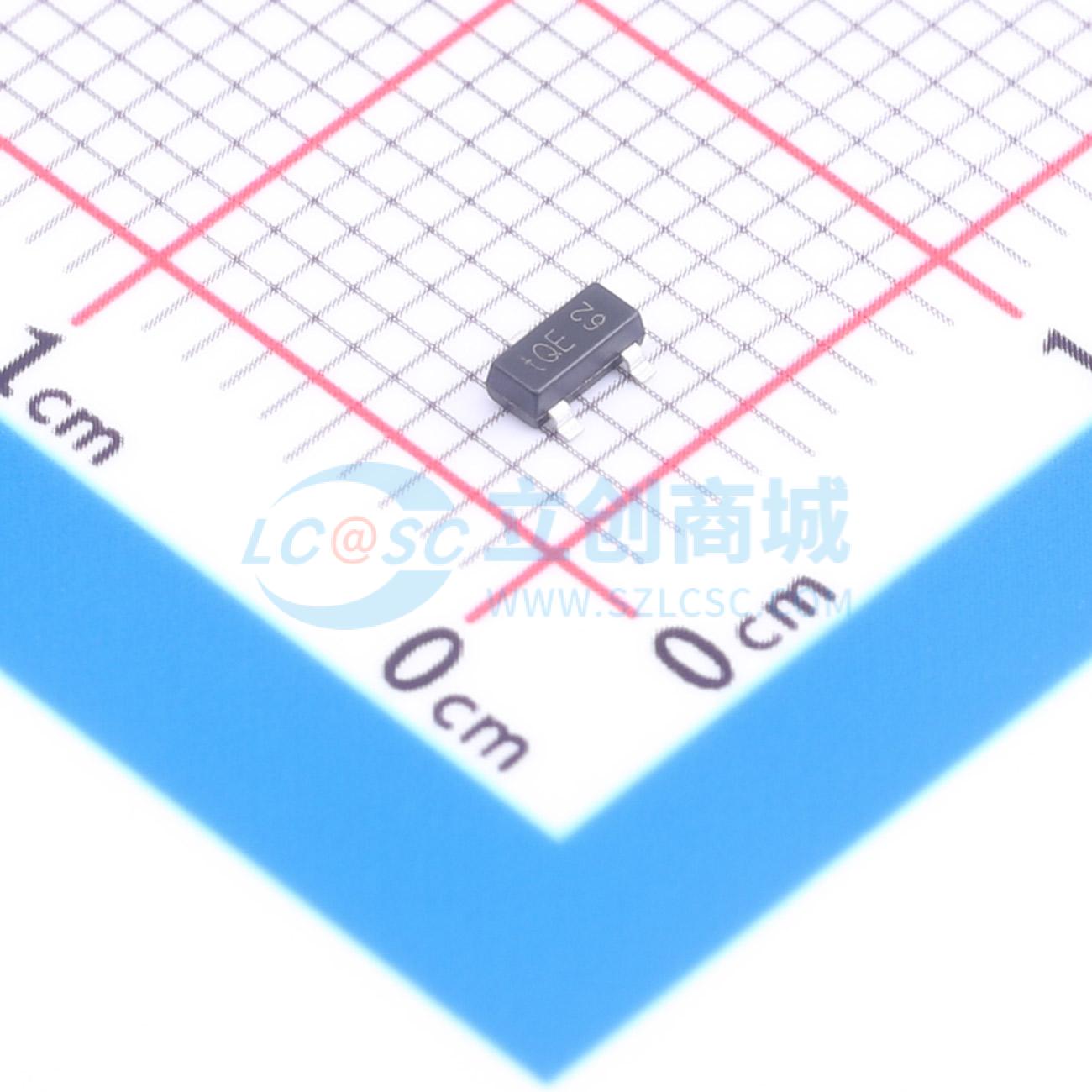

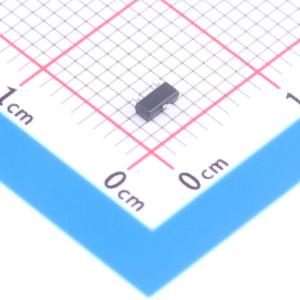

温馨提醒：图片仅供参考，商品以实物为准
TPESD2CANFD60LT-QR
2线双向ESD二极管，低工作电压、超低电容、低箝位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD2CANFD60LT-QR
- 商品编号
- C54561911
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 60V | |
| 钳位电压 | 110V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 450W@8/20us | |
| 击穿电压(VBR) | 65V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 30pF；15pF |
商品特性
- 低工作电压：60V
- 超低电容：15pF
- 超低泄漏：纳安级
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试：空气放电 ±30kV，接触放电 ±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷击）4A（8/20μs）
- 3引脚无铅封装
- 这些是无铅器件
- 响应时间通常 < 1 ns
应用领域
- 视频线路保护
- 基站I²C总线保护
- T1/E1二级IC保护
- T3/E3二级IC保护
- HDSL IDSL二级IC保护
