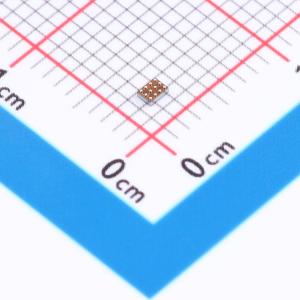

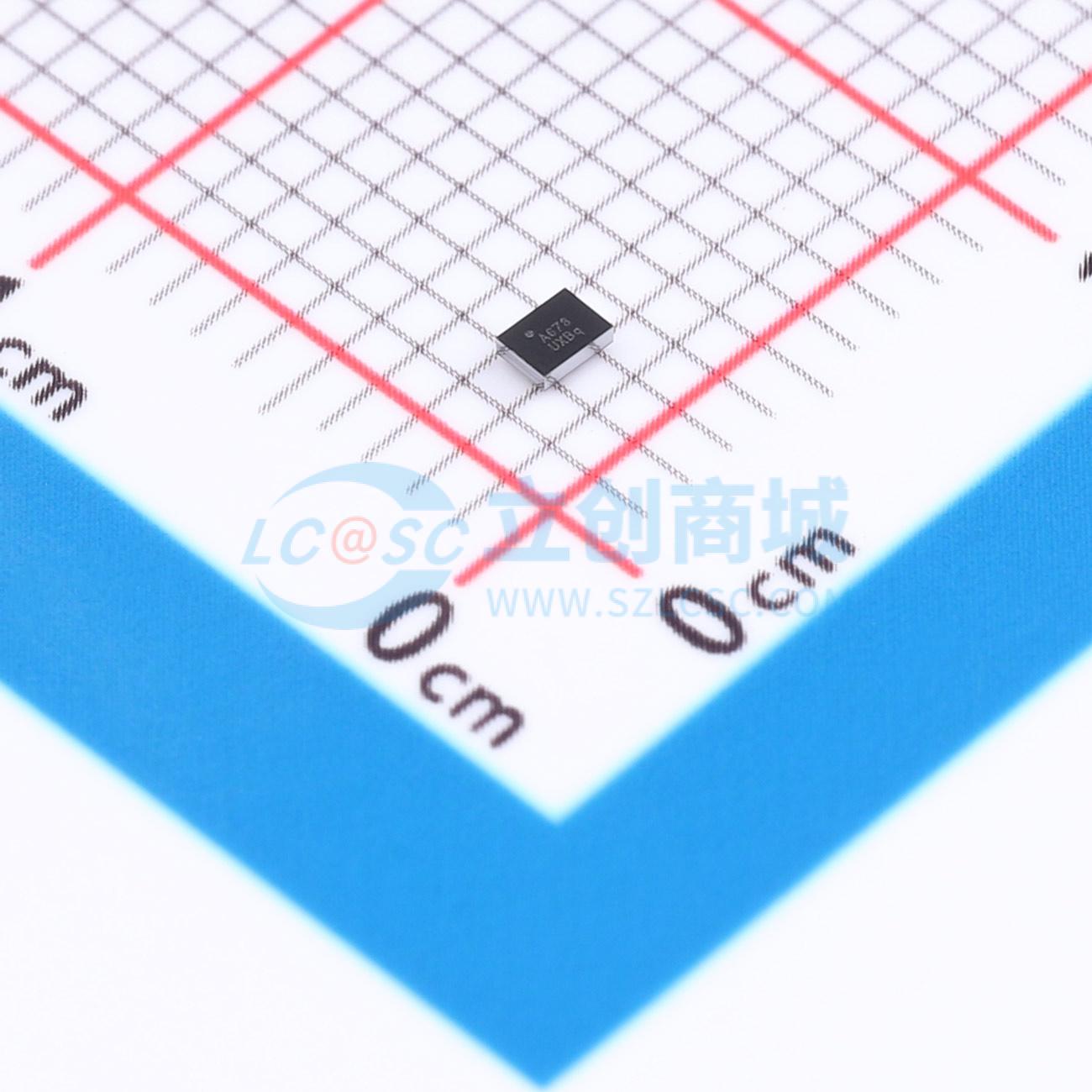

温馨提醒：图片仅供参考，商品以实物为准
TS5USBC412YFFR-TP
带过压保护的双路2:1 USB2.0复用/解复用器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TS5USBC412YFFR-TP
- 商品编号
- C54561922
- 商品封装
- WLCSP-12(1.2x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.0158克(g)
商品参数
参数完善中
商品概述
TS5USBC412YFFR - TP 是一款双向低功耗双端口高速 USB 2.0 模拟开关，专为 USB Type - C 系统提供集成保护。该器件配置为双 2:1 或 1:2 开关，针对 USB Type - C 系统中的 USB 2.0 DP/DM 线路进行了优化。TS5USBC412YFFR - TP 在 D + / - 引脚上集成了过压保护功能，可承受高达 30V 直流电压，并配备自动关断电路，以保护开关后面的系统组件。S1、S2 和_OE 的 GPIO 控制与 1.8V 逻辑兼容。TS5USBC412YFFR - TP 采用 12 球晶圆级芯片尺寸封装（WLCSP），尺寸为 1.2×1.6×0.6mm，无铅且无卤素，非常适合移动和空间受限的应用。
商品特性
- 电源范围：2.5V 至 5.5V
- 差分 2:1 或 1:2 开关/多路复用器
- D + / - 端口高达 30V 直流的过压保护（OVP）
- D + / - 端口无外部 TVS 的 IEC 64000 - 4 - 5 浪涌保护：±30V
- 系统侧钳位电压脉冲小于 9V，持续时间小于 200ns
- 当 VCC = 0V 时的断电保护
- 典型导通电阻（RON）为 10Ω
- 插入损耗：200MHz 时为 - 1dB，650MHz 时为 - 2dB，1GHz 时为 - 3dB
- 导通电容（CoN）为 4.8pF
- 1.8V 兼容逻辑输入
- 标准温度范围：0°C 至 85°C
应用领域
- 任何使用 USB Type - C 或 Micro - B 连接器的地方
- 手机、平板电脑和笔记本电脑
