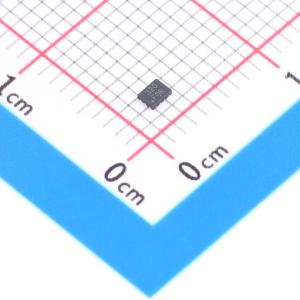

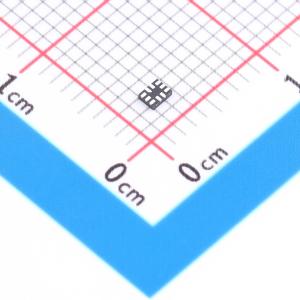

温馨提醒：图片仅供参考，商品以实物为准

TPGY320YU

具备负摆幅能力的USB2.0高速和高保真音频/串口开关

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: TPGY320YU
商品编号: C54561924
商品封装: QFN-10L(1.4x1.8)
包装方式: 编带
商品毛重: 0.024967克(g)

商品参数

参数完善中

商品概述

TPGY320YU/TPGY321YU 是一款高性能的双刀双掷（DPDT）多路复用器，它结合了低失真音频和 USB2.0 高速（HS）开关路径。这种配置使音频和 USB 数据能够共享一个公共连接器端口。该架构设计允许音频信号在接地以下摆动，这意味着通过 USB - C 连接器传输的模拟音频可用于个人媒体播放器和便携式外围设备。

VBUS 引脚的最大高压范围为 18V，TPGY320YU/TPGY321YU 可配置为通过将 VBUS 直接连接到 VBUS 实现自动 USB 通信。TPGY320YU/TPGY321YU 包括 D + /R 和 D - /L 引脚的过压保护，以保护内部端口。典型应用包括便携式设备和消费类应用中的切换，如手机、平板电脑、笔记本电脑和便携式媒体播放器。

TPGY320YU/TPGY321YU 采用 QFN1418 封装。标准产品无铅且无卤。

商品特性

单电源范围：2.5V 至 4.5V
VBUS 引脚电压：18V
D + /R 和 D - /L 引脚过压保护阈值：4.75V
音频路径导通电阻：2.5Ω
在 32Ω 负载和 0.7Vrms 条件下的总谐波失真加噪声：-105dB
信噪比：115dBA
USB 路径 -3dB 带宽：1000MHz
USB 路径导通电阻：6.5Ω
音频摆动范围（Rl = 1KΩ）：2.5Vrms

应用领域

USB Type - C 音频
