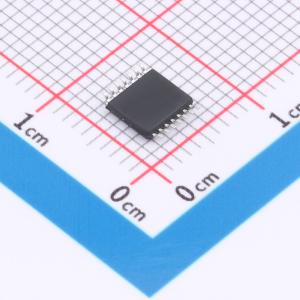

温馨提醒：图片仅供参考，商品以实物为准
MC74VHC125DTR2G-TP
带三态控制输入的四路总线缓冲器，CMOS低功耗，过压耐受输入，支持TTL电平接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- MC74VHC125DTR2G-TP
- 商品编号
- C54561869
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.097177克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
这是一款具有三态输出的四路缓冲器/线路驱动器，由输出使能输入（nOE）控制。nOE 为高电平时，输出呈高阻抗关断状态。输入可以由 3.3V 或 5V 设备驱动。此特性允许这些设备在混合 3.3V 和 5V 的环境中用作转换器。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 IOFF 的部分掉电应用进行了全面规格设计。
商品特性
- 宽电源电压范围为 2V 至 5.5V
- CMOS 低功耗
- 过压耐受输入可达 5.5V
- 闩锁性能超过 250mA
- 可直接与 TTL 电平接口
- ESD 保护：HBM ANSI/ESDA/JEDEC JS - 00 3A 类超过 6000V，CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000V
- loFF 电路提供部分掉电模式操作
- 符合 JEDEC 标准：JESD8 - 5（2.3V 至 2.7V）、JESD8C（2.7V 至 3.6V）、JESD36（4.5V 至 5.5V）
- 封装：TSSOP - 14
