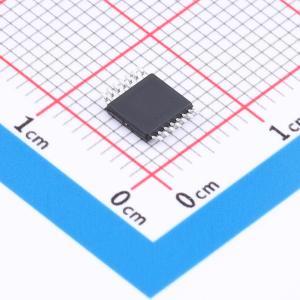

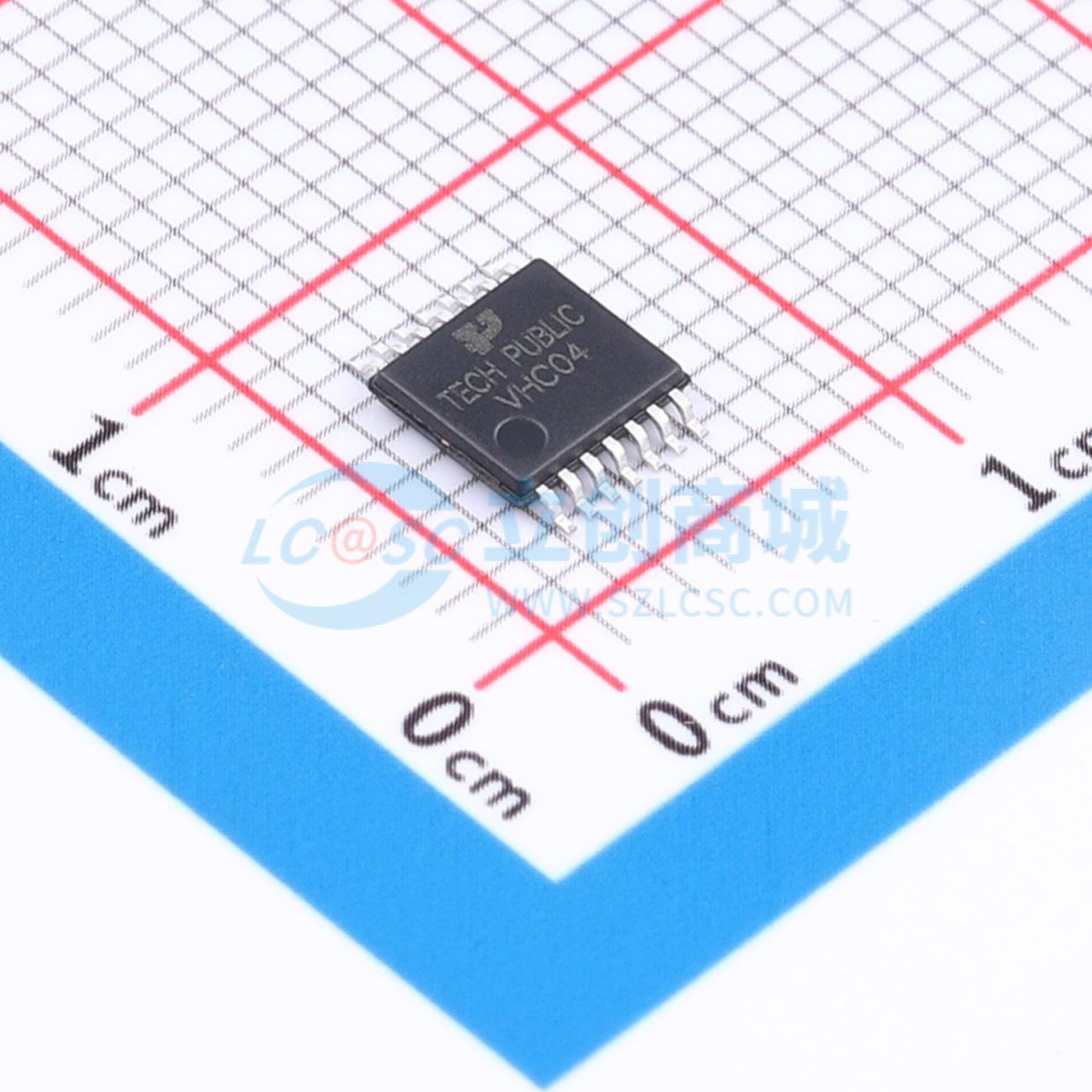

温馨提醒：图片仅供参考，商品以实物为准

MC74VHC04DTR2G-TP

CMOS低功耗六反相器，输入过压耐受，可与TTL电平直接接口，具备部分掉电模式操作

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: MC74VHC04DTR2G-TP
商品编号: C54561868
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.18184克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	700mV；800mV
	输出高电平(VOH)	2.4V；1.9V；1.5V；3.8V；2.2V
	输出低电平(VOL)	450mV；400mV；300mV；100mV；550mV
	传播延迟(tpd)	2.9ns@4.5V~5.5V,15pF
	工作温度	-40℃~+125℃

商品概述

这是一款六反相器。输入可以由 3.3 V 或 5 V 器件驱动。此特性允许这些器件在混合 3.3 V 和 5 V 环境中用作转换器。所有输入的施密特触发器动作使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 IOFF 的部分掉电应用进行了全面规范。IOFF 电路可禁用输出，防止器件掉电时通过器件产生潜在的破坏性回流电流。

商品特性

宽电源电压范围为 2 V 至 5.5 V
CMOS 低功耗
过压耐受输入可达 5.5 V
闩锁性能超过 250 mA
可与 TTL 电平直接接口
ESD 保护：HBM ANSI/ESDA/JEDEC JS - 00 3A 类超过 6000 V，CDM ANSI/ESDA/JEDEC JS - 002 C3 类超过 2000 V
loFF 电路提供部分掉电模式操作
符合 JEDEC 标准：JESD8 - 5（2.3 V 至 2.7 V）、JESD8C（2.7 V 至 3.6 V）、JESD36（4.5 V 至 5.5 V）
封装：TSSOP - 14

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	反相器
	输入类型	施密特触发器
	工作电压	2V~5.5V
	静态电流(Iq)	10uA
	通道数	6
	输入高电平(VIH)	1.7V；2V
