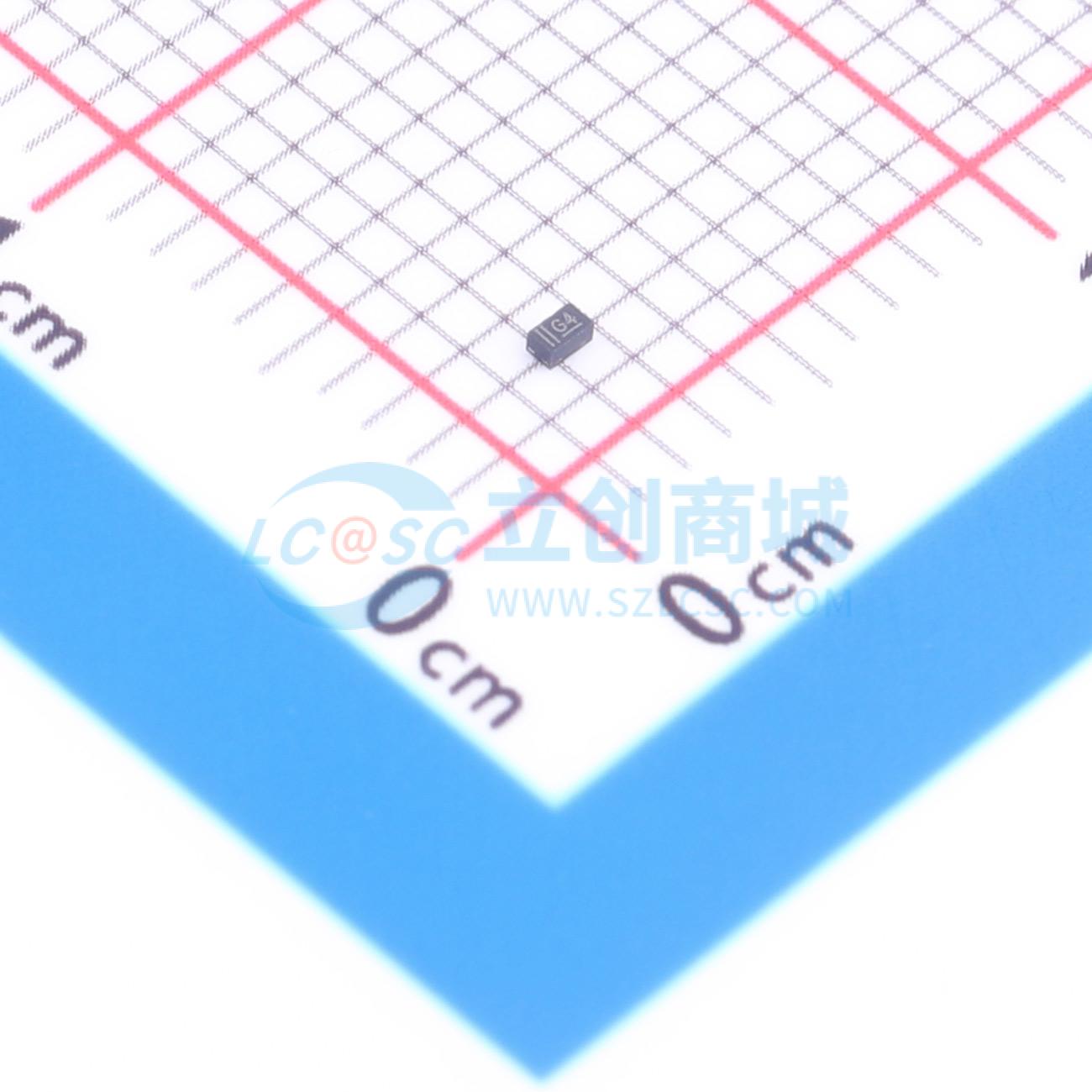

温馨提醒：图片仅供参考，商品以实物为准
D15V0H1U2LP-TP
单线路单向ESD二极管，低工作电压、超低电容和泄漏电流、低钳位电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- D15V0H1U2LP-TP
- 商品编号
- C54561858
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.0103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 35V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 180W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 60pF |
商品特性
- 低工作电压：15V
- 超低电容：最大60pF
- 超低泄漏：纳安级别
- 低钳位电压
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30kV
- IEC 61000 - 4 - 2（ESD）抗扰度测试 接触放电：±30kV
- IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- IEC 61000 - 4 - 5（雷电）6A（8/20μs）
- 2引脚无引线封装
- 这些是无铅器件
- 响应时间通常小于1ns
应用领域
- 蜂窝手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外围设备
