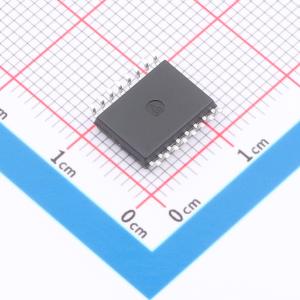

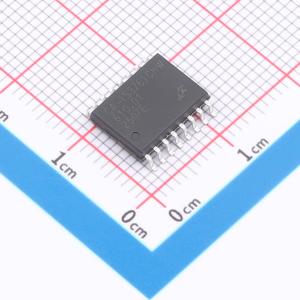

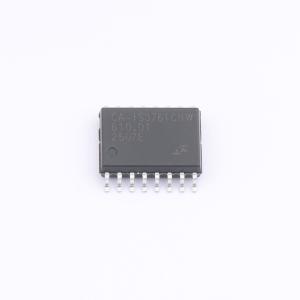

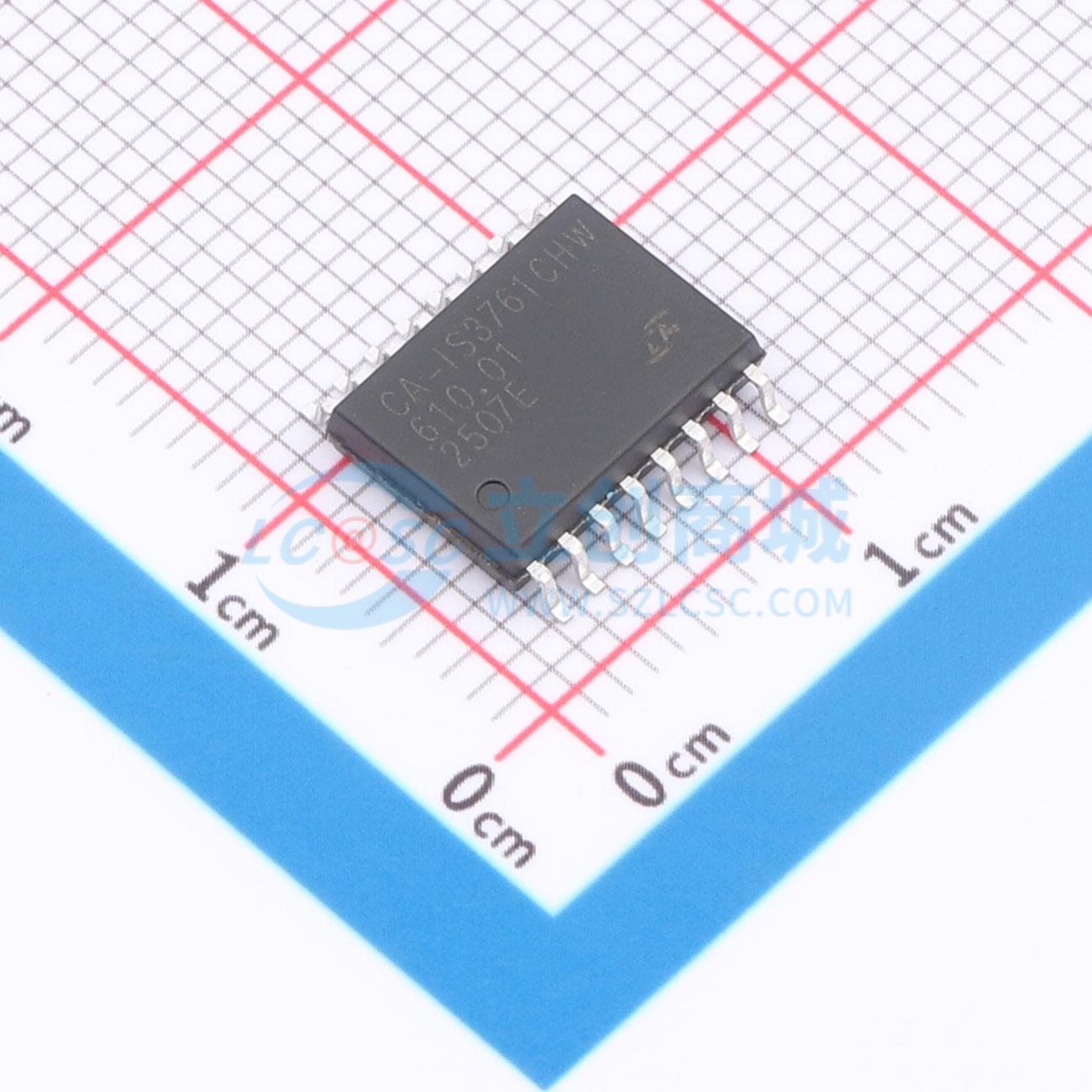

CA-IS3761CHW
六通道数字隔离器，具有精确时序和低功耗特性，提供高电磁抗扰度和低辐射，具备施密特触发器输入
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CA-IS376xC 通用六通道数字隔离器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3761CHW
- 商品编号
- C54557205
- 商品封装
- SOIC-16W
- 包装方式
- 编带
- 商品毛重
- 0.735克(g)
商品参数
参数完善中
商品概述
CA-IS376xC是一款高性价比六通道数字隔离器，具有精确的时序特性和低功耗特性。在隔离CMOS数字I/O时，CA-IS376xC器件可提供高电磁抗扰度和低辐射。所有器件版本均具有施密特触发器输入，可实现高抗噪性能。 每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅(SiO₂)绝缘栅隔离。CA-IS3760C六个通道都在同一个方向上；CA-IS3761C具有五个前向和一个反向通道，CA-IS3762C具有四个前向和两个反向通道，CA-IS3763C具有三个前向和三个反向通道。所有设备都具有故障安全模式选项。如果输入侧电源掉电或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。 CA-IS376xC器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输，CA-IS376xC器件采用16引脚窄体SOIC和16引脚宽体SOIC封装，窄体封装产品具有3.75kVRMS的隔离额定值，宽体封装产品支持绝缘耐压高达5kVRMS。
商品特性
- 信号传输速率：DC ~ 40Mbps
- 宽电源电压范围：3.0V ~ 5.5V
- 宽温度范围：-40°C ~ 125°C
- 无需启动初始化
- 默认输出高电平和低电平选项
- 优异的电磁抗扰度
- 高CMTI：±150kV/µs（典型值）
- 低功耗（典型值）：电流为2.2mA/通道（@5V，1Mbps）
- 精确时序（典型值）：22ns传播延迟，1ns脉冲宽度失真，1ns传播延迟偏差，20ns最小脉冲宽度
- 高达5KVRMS的隔离电压
- 隔离栅寿命：>40年
- 施密特触发器输入
- 安规认证：根据DIN V VDE V 0884 - 17:2021 - 10认证，根据UL1577器件程序认证，根据GB4943.1 - 2022认证，根据TUV认证
应用领域
- 工业自动化
- 电机控制
- 医疗电子
- 隔离开关电源
- 太阳能逆变器
- 隔离ADC、DAC
