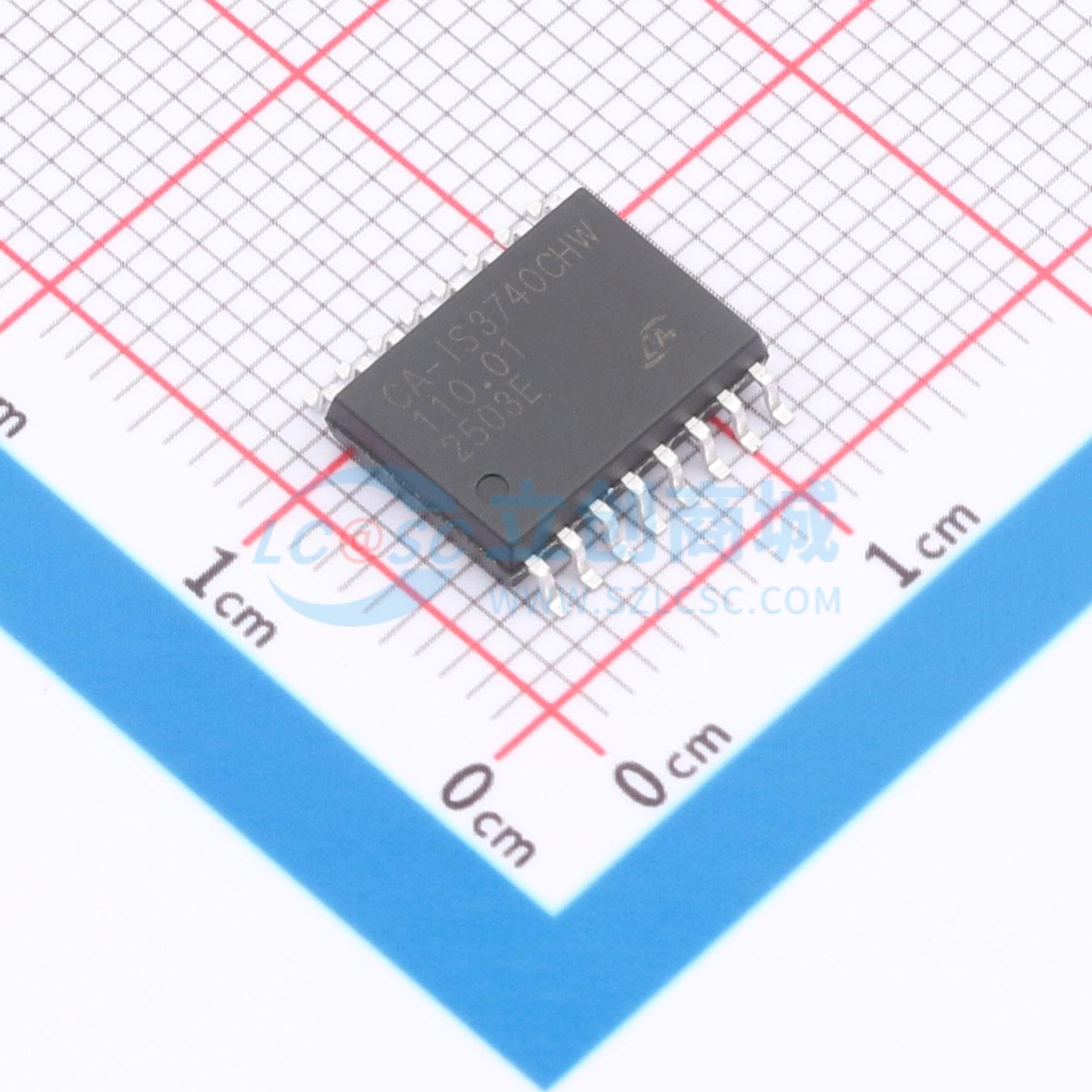

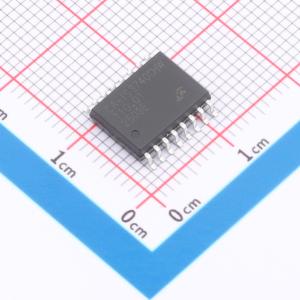

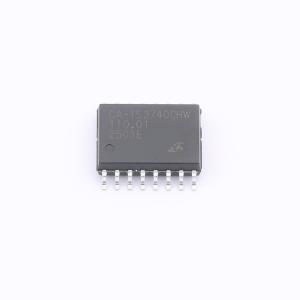

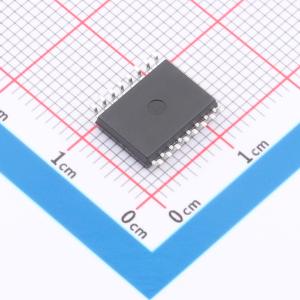

CA-IS3740CHW
通用四通道数字隔离器，CMOS逻辑输入，高抗噪，高绝缘，具故障安全模式选项
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CA-IS374xC 通用四通道数字隔离器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS3740CHW
- 商品编号
- C54557201
- 商品封装
- SOIC-16W
- 包装方式
- 编带
- 商品毛重
- 0.74克(g)
商品参数
参数完善中
商品概述
CA-IS374xC是一款高性价比四通道数字隔离器，具有精确的时序特性和低电源损耗。在隔离CMOS数字I/O时，CA-IS374xC器件可提供高电磁抗扰度和低辐射。所有器件版本均为CMOS逻辑输入，可实现高抗噪性能。每条隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2)绝缘栅隔离。CA-IS3740C四个通道都在同一个方向上，输出侧（B侧）具有输出使能；CA-IS3741C具有三个前向和一个反向通道，两侧均具有输出使能；CA-IS3742C具有两个前向和两个反向通道，两侧都有输出使能。所有设备都具有故障安全模式选项。如果输入侧电压或信号丢失，对于后缀为L的设备，默认输出为低，对于带有后缀H的设备，默认输出为高。CA-IS374xC器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。高CMTI能力有望保证数字信号的正确传输。CA-IS374xC器件采用16引脚宽体SOIC封装，支持绝缘耐压高达5kVRMS。通道A和B被隔离电容隔开。GNDA和GNDB分别连接A侧信号和B侧电源隔离接地。
商品特性
- 信号传输速率：DC ~ 40Mbps
- 宽电源电压范围：3V ~ 5.5V
- 宽温度范围：-40°C ~ 125°C
- 默认输出高电平和低电平选项
- 优异的电磁抗扰度
- 高CMTI：±150kV/µs (典型值)
- 低功耗 (典型值)：
- 电流为2.0mA/通道（@5V，1Mbps）
- 电流为3.5mA/通道（@5V，40Mbps）
- 精确时序 (典型值)：
- 22ns传播延迟
- 2.5ns脉冲宽度失真
- 1ns传播延迟偏差
- 20ns最小脉冲宽度
- 高达5kV的隔离电压
- 隔离栅寿命：>40年
- 具有使能端的三态输出
- CMOS逻辑输入
- 安规认证：
- DIN V VDE V 0884-17:2021-10认证
- UL1577器件程序认证
- 根据GB 4943.1-2022认证
- TUV认证
应用领域
- 工业自动化
- 电机控制
- 医疗电子
- 隔离开关电源
- 太阳能逆变器
- 隔离ADC，DAC
