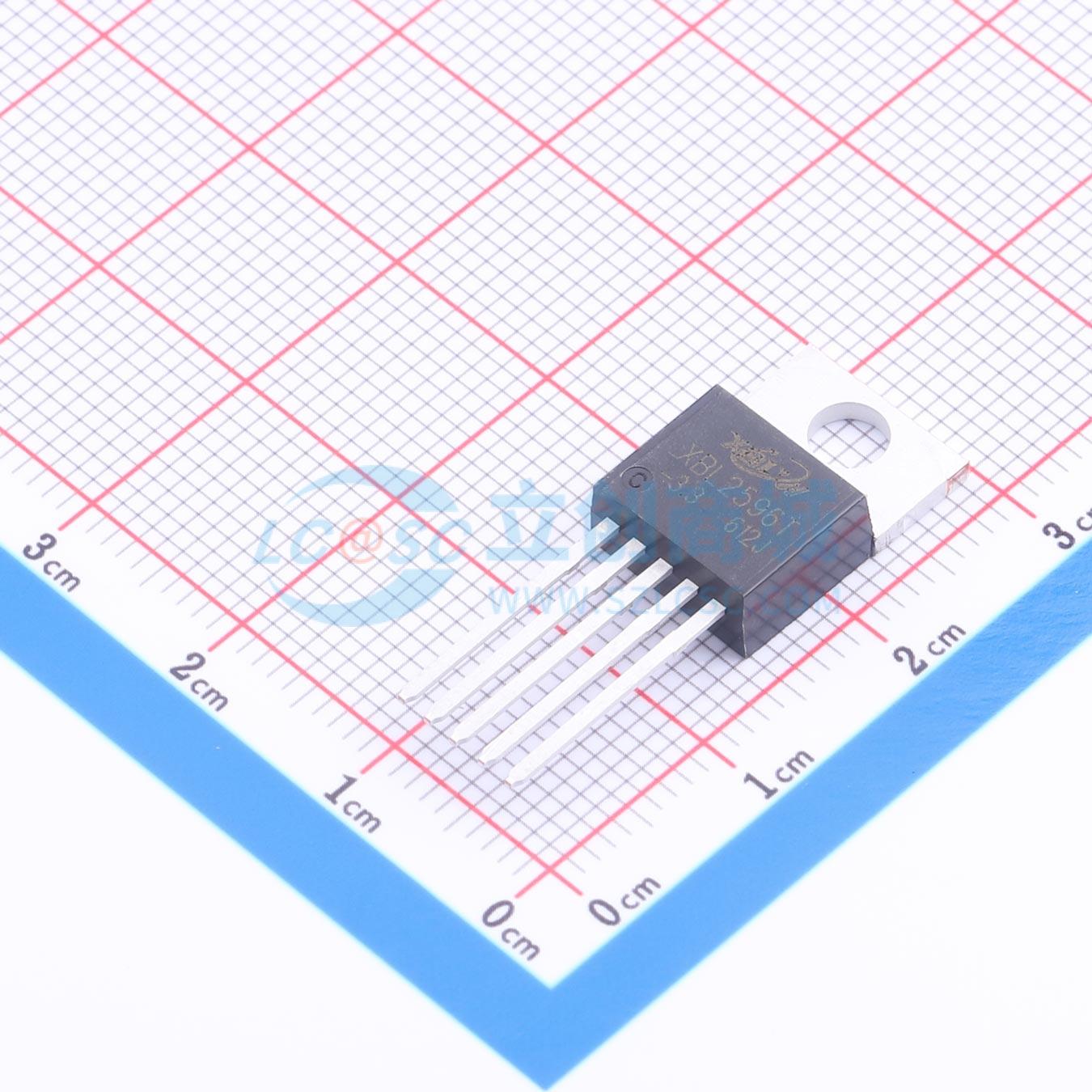

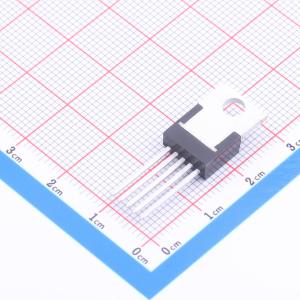

温馨提醒：图片仅供参考，商品以实物为准

XBL2596T-3.3

PWM降压型DC/DC转换器，高效、低纹波，具备出色的线路和负载调节能力

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XBL2596是一款150kHz固定频率PWM降压DC/DC转换器，能够以高效率、低纹波和优异的线性与负载调节性能驱动3A负载。
品牌名称: XBLW(芯伯乐)
商品型号: XBL2596T-3.3
商品编号: C54525276
商品封装: TO-220-5L
包装方式: 管装
商品毛重: 2.8035克(g)

商品参数

商品概述

XBL2596 是一款 150KHz 固定频率的脉宽调制降压直流/直流转换器，能够驱动 3A 负载，具有高效率、低纹波以及优异的线路和负载调节性能。该稳压器所需外部元件数量极少，易于使用，并集成了内部频率补偿和固定频率振荡器。其脉宽调制控制电路能够将占空比从 0% 线性调整至 100%。内部集成了使能功能和过流保护功能。当触发次级电流限制功能时，工作频率将从 150KHz 降低至 50KHz。内置补偿模块，以最大限度地减少外部元件数量。

商品特性

宽输入电压范围：4.5V 至 40V
提供 3.3V、5V、12V 及可调版本
输出电压可在 1.23V 至 37V 范围内调节
最大占空比 100%
最小压差 1.0V
固定 150KHz 开关频率
恒定 3A 输出电流能力
内部优化的功率晶体管
高效率
TTL 关断能力
优异的线路和负载调节性能
内置热关断功能
内置电流限制功能
内置输出短路保护功能
提供 TO220-5L/TO263-5L 封装

应用领域

便携式 DVD
LCD 显示器 / 电视
电池充电器
ADSL 调制解调器
电信 / 网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	3.3V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.5mA
	开关管(内置/外置)	内置
	输出类型	固定
	功能特性	过流保护
