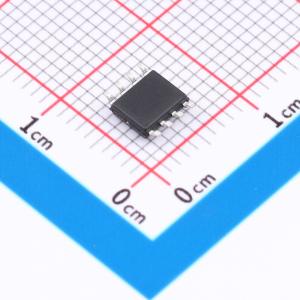

温馨提醒：图片仅供参考，商品以实物为准

XBL1410DTR

PWM降压DC/DC转换器，内置功率MOSFET，具备多种保护功能，适用于便携式设备

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XBL1410是一款300kHz固定频率单片式降压开关模式调节器，内置有功率场效应晶体管。它能够在广泛的输入电源范围内实现2A的持续输出电流，同时具备出色的负载和线路调节性能。
品牌名称: XBLW(芯伯乐)
商品型号: XBL1410DTR
商品编号: C54525155
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19855克(g)

商品参数

商品概述

XBL1410是一款300KHz固定频率的单片降压开关模式调节器，内置功率MOSFET。它能在宽输入电源范围内实现2A连续输出电流，具有出色的负载和线性调节能力。该器件包括电压基准、振荡电路、误差放大器、内部PMOS等。PWM控制电路能够将占空比从0线性调节到100%，内置使能功能、过流保护功能和短路保护功能，还内置了内部补偿模块以减少外部元件数量。XBL1410是便携式设备的理想电源单元。

商品特性

2A恒定输出电流
140mΩ导通电阻（R_DS(on)）的内部功率PMOSFET开关
高达95%的效率
固定300KHz频率
3.6V至40V宽输入电压范围
输出电压可从1.222V调节至37V
内置频率补偿
内置热关断功能
内置电流限制功能
提供SOP - 8封装
最小压差高达0.3V

应用领域

便携式DVD
LCD显示器/电视
电池充电器
ADSL调制解调器
电信/网络设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.6V~40V
	输出电压	1.22V~37V
	输出电流	2A
	开关频率	300kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	2.8mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护
