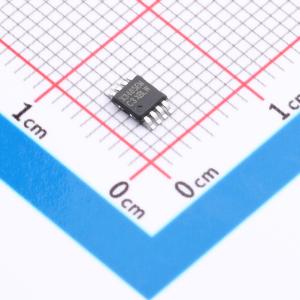

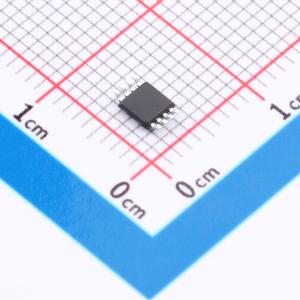

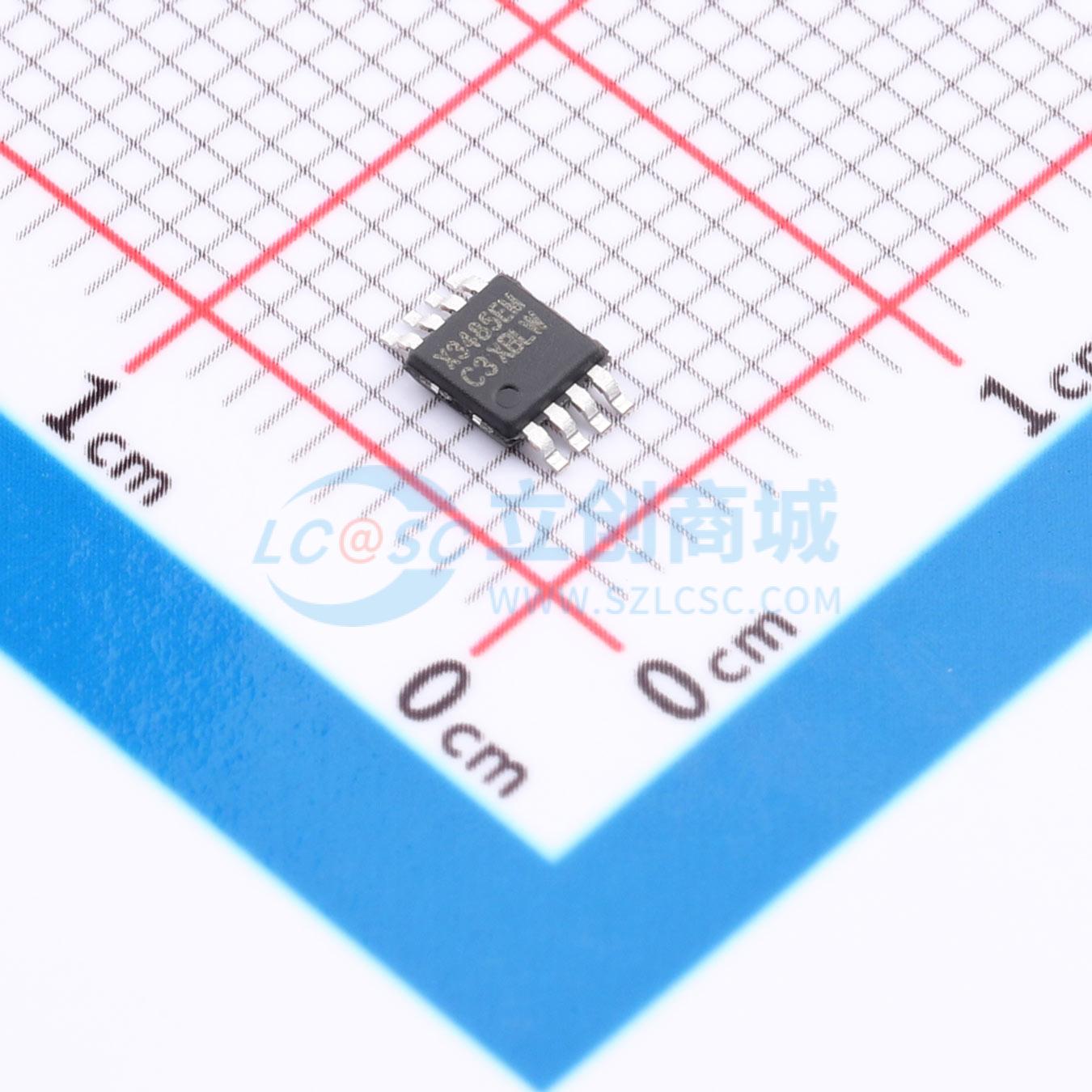

MAX3485EMDTR(XBLW)

高速通信、高ESD保护、低功耗RS-485通信收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

商品参数

MAX3485采用3V至5.5V电源供电，是一款±15kV防静电慢速限幅差分收发器，可为半双工应用提供完整的RS485兼容性。每个部分包含一个驱动器和一个接收器，设计用于在扩展共模范围（-7V至+12V）内进行数据传输。它能够以高达15Mbps的高速有效传输数据。

MAX3485系列还具有增强的ESD保护功能。通过使用IEC61000 - 4 - 2气隙放电，所有发射器输出和接收器输入可保护至±15kV。如果采用HBM，保护可达±15kV。如果采用IEC61000 - 4 - 2接触放电保护，保护可达±8kV。

驱动短路电流受到限制。当通过热关断电路将驱动器输出置于高阻抗状态时，驱动器可防止过度功耗。接收器（RX）输入具有“故障保护”设计，确保在RX输入浮空、短路或端接但未驱动时，RX输出逻辑为高。

两个组件都有上电/断电模式，无故障驱动器输出允许收发器实时插入或从总线移除。CMOS设计旨在显著节省功耗，同时不牺牲过载或ESD损坏性能。通常，工作时静态电流仅为300μA，关断模式下为1μA。

封装形式有DIP - 8、MSOP - 8和SOP - 8。
