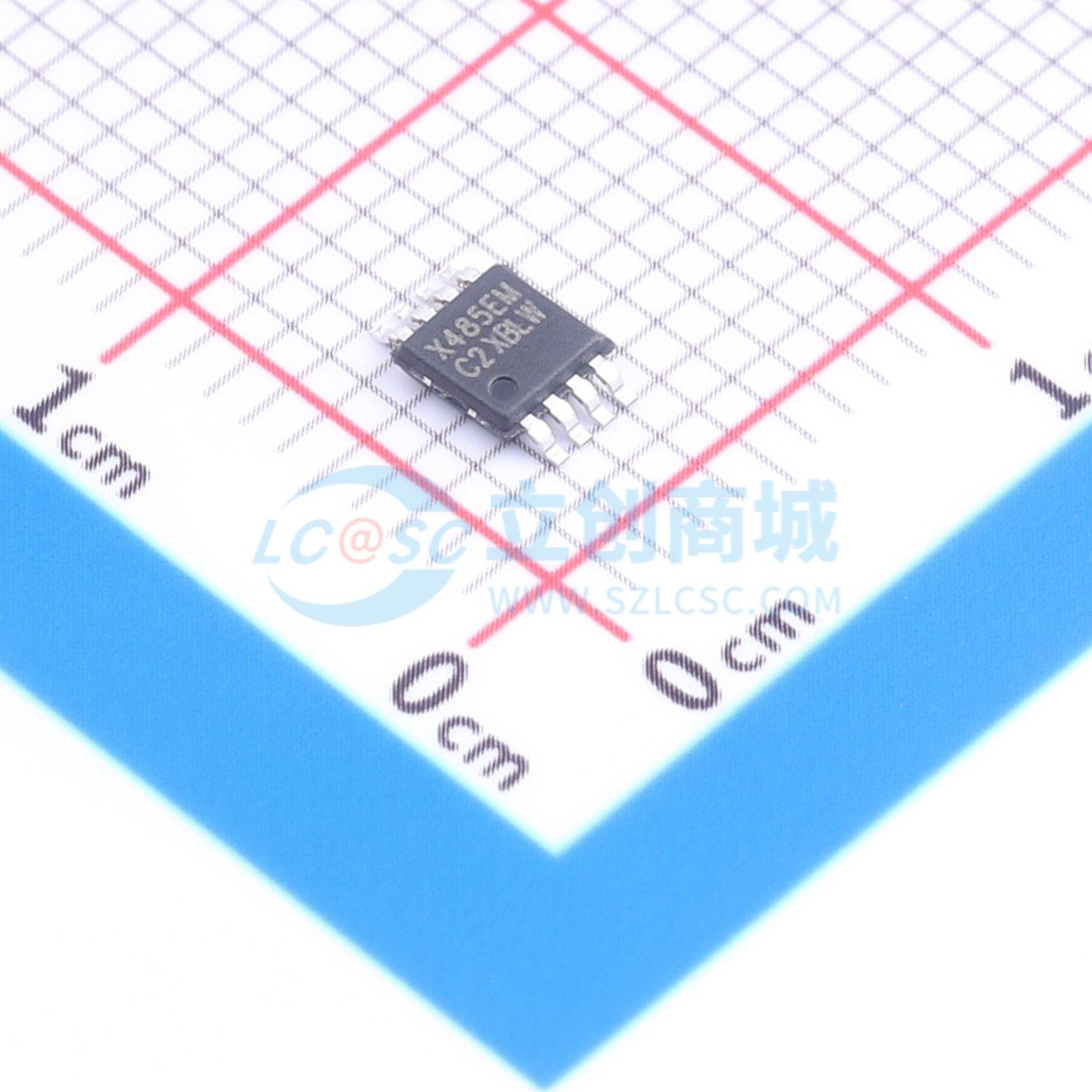

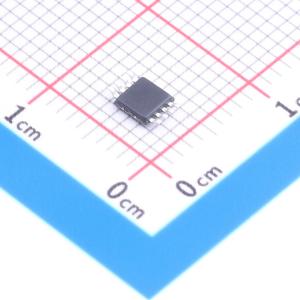

温馨提醒：图片仅供参考，商品以实物为准

MAX485EMDTR(XBLW)

高速通信收发器，具备高ESD保护、低功耗、热关断保护和过载保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MAX485是一款工作电压范围为3V至5.5V的电源器件、土15kV抗静电慢速限差分收发器，并能够为半双工应用提供完整的RS485兼容性。
品牌名称: XBLW(芯伯乐)
商品型号: MAX485EMDTR(XBLW)
商品编号: C54525156
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.2424克(g)

商品参数

	属性	参数值
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+85℃
	静态电流	240uA
	通讯模式	半双工
	功能特性	热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式

商品概述

MAX485采用3V至5.5V电源，是±15kV防静电慢限差分收发器，可为半双工应用提供完整的RS485兼容性。每个部分包含一个驱动器和一个接收器，设计用于在扩展共模范围（-7V至+12V）上进行数据传输。它能够以高达10Mbps的高速有效传输数据。驱动器具有短路电流限制，并通过热关断电路防止过度功耗，该电路将驱动器输出置于高阻抗状态。Rx输入具有故障保护功能，若输入处于开路、短路和关断但未驱动状态，可保证逻辑高输出。两个组件都具有上电/断电模式，无故障驱动器输出允许收发器实时插入或从总线移除。CMOS设计旨在显著节省功耗，同时不牺牲过载或ESD损坏性能。通常，工作时静态电流仅为300μA，关断模式下为1μA。封装形式：DIP - 8、MSOP - 8、SOP - 8

商品特性

高通信速率，3.0V ~ 5.5V电源下可达10Mbps
高ESD保护
低功耗，关断模式下低至1μA
输入电压范围：-7V至+12V（共模）
总线连接最多可达256个节点
热关断保护功能
驱动过载保护功能
全故障保护（开路、短路等）

应用领域

电力通信
集成数字网络
工业控制局域网
电力测量（智能电表）
工厂自动化与控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V
	数据速率	10Mbps
