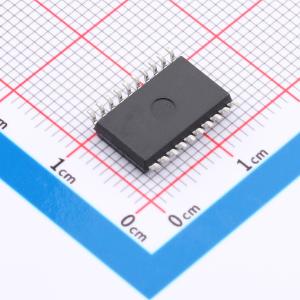

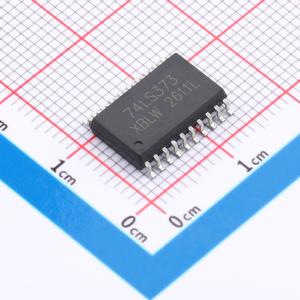

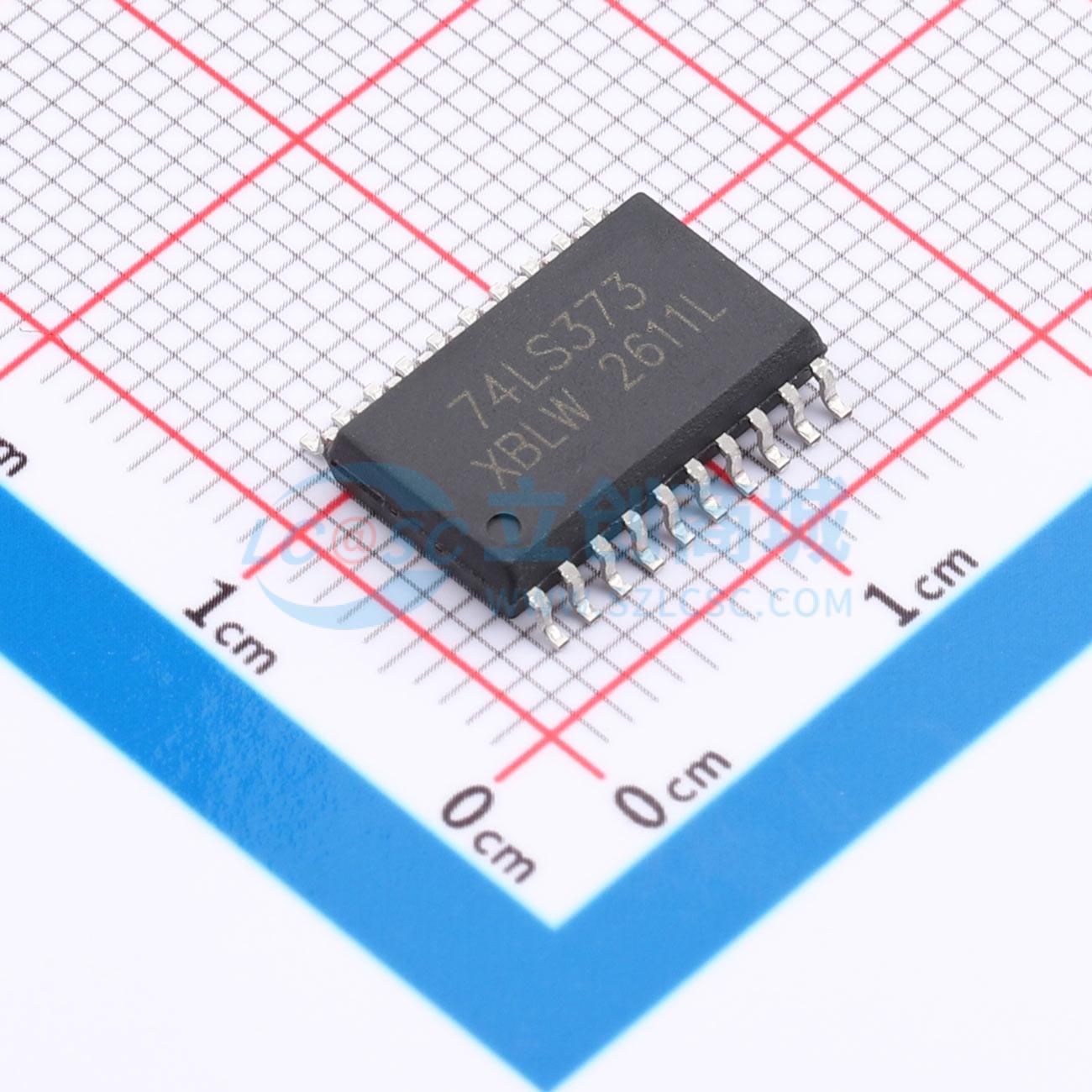

SN74LS373DTR(XBLW)

八进制D型透明锁存器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: XBLW(芯伯乐)
商品型号: SN74LS373DTR(XBLW)
商品编号: C54525286
商品封装: SOP-20
包装方式: 编带
商品毛重: 1.05克(g)

商品参数

商品概述

SN74LS373是一款具有三态输出的八路D型透明锁存器。该器件具有锁存使能（LE）和输出使能（OE）输入。当LE为高电平时，输入数据进入锁存器。在此条件下，锁存器是透明的，其输出会随对应的D输入变化而变化。当LE为低电平时，锁存器将存储在LE从高到低转换建立时间之前存在于输入端的信息。OE输入为高电平会导致输出呈现高阻抗关断状态。OE输入的操作不影响锁存器的状态。输入端包含钳位二极管，这使得可以使用限流电阻将输入接口连接到高于VCC的电压。

商品特性

面向总线应用的三态同相输出
公共三态输出使能输入
工作温度范围：-20°C ~ +85°C
封装信息：DIP-20、SOP-20、TSSOP-20、SOIC-20-208mil

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	锁存器
	逻辑类型	D型锁存器
	输出类型	三态
	工作电压	2V~6V
	通道数	8

	属性	参数值
	拉电流(IOH)	7.8mA
	灌电流(IOL)	7.8mA
	传播延迟(tpd)	12ns
	系列	74LS
	工作温度	-20℃~+85℃
