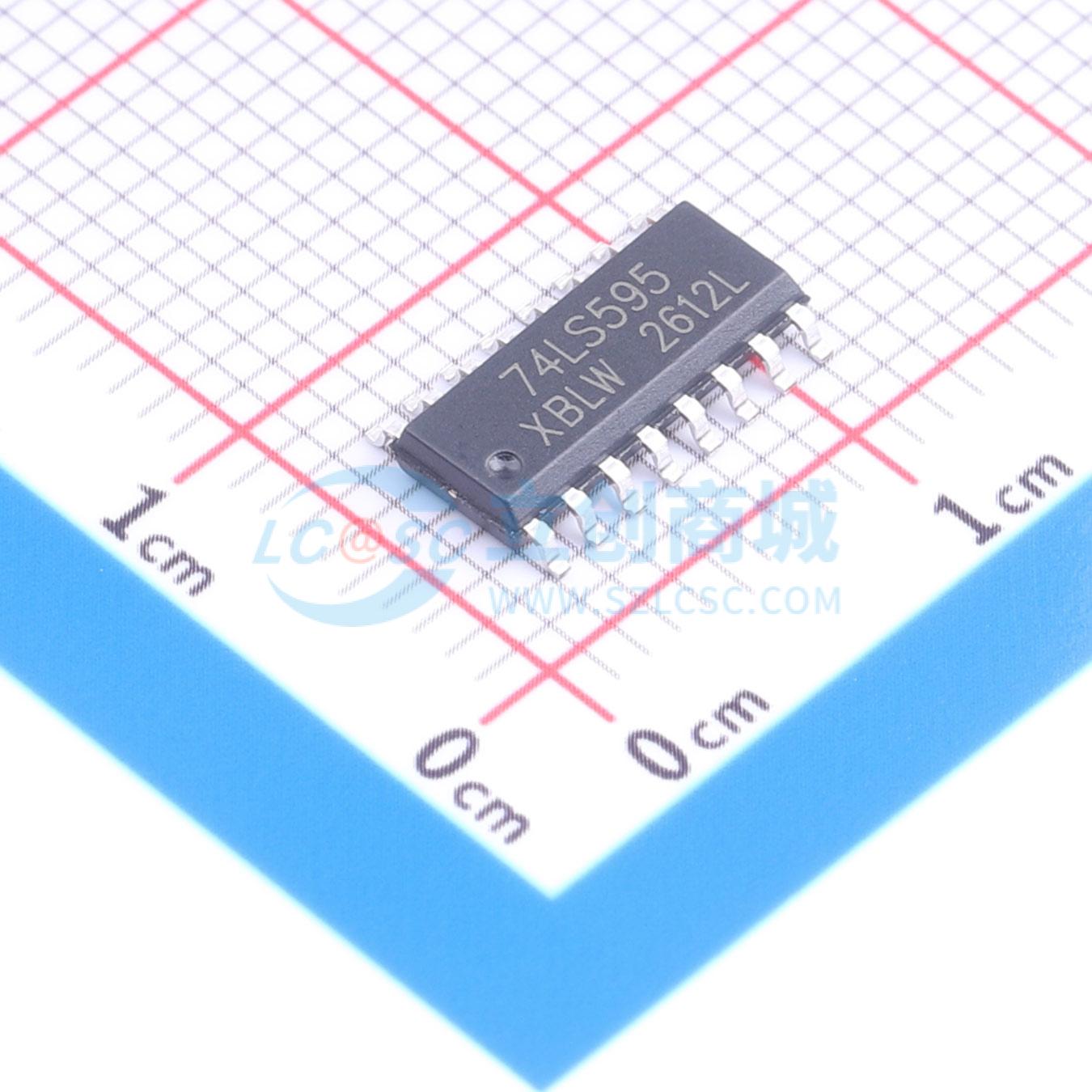

SN74LS595DTR(XBLW)实物图

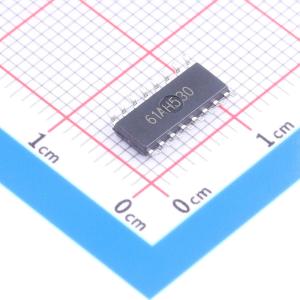

  • SN74LS595DTR(XBLW)商品缩略图
  • SN74LS595DTR(XBLW)商品缩略图
  • SN74LS595DTR(XBLW)商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LS595DTR(XBLW)

8位串行输入、串行或并行输出带输出锁存器的移位寄存器,具备三态输出

SMT扩展库PCB免费打样
私有库下单最高享92折
品牌名称
XBLW(芯伯乐)
商品型号
SN74LS595DTR(XBLW)
商品编号
C54525289
商品封装
SOP-16​
包装方式
编带
商品毛重
0.5822克(g)

商品参数

属性参数值
商品目录移位寄存器
功能串行至并行
工作电压2V~6V
时钟频率(fc)35MHz
属性参数值
每个元件位数8
输出类型三态
系列SN74
工作温度-20℃~+85℃

商品概述

SN74LS595是一款8位串行输入、串行或并行输出的移位寄存器,带有存储寄存器和三态输出。移位寄存器和存储寄存器具有独立的时钟。该器件具备串行输入(DS)和串行输出(Q7S)以实现级联功能,并有一个异步复位MR输入。MR为低电平时将复位移位寄存器。数据在SHCP输入的低电平到高电平转换时被移位。移位寄存器中的数据在STCP输入的低电平到高电平转换时被传送到存储寄存器。如果两个时钟连接在一起,移位寄存器将始终比存储寄存器提前一个时钟脉冲。当输出使能输入(OE)为低电平时,存储寄存器中的数据出现在输出端。OE为高电平会导致输出进入高阻态。OE输入的操作不影响寄存器的状态。输入端包含钳位二极管,这使得可以使用限流电阻将输入接口连接到高于VCC的电压。

商品特性

  • 8位串行输入
  • 8位串行或并行输出
  • 带有三态输出的存储寄存器
  • 带直接清零的移位寄存器
  • 工作温度范围:-20°C 至 +85°C
  • 封装信息:DIP-16/SOP-16/TSSOP-16
