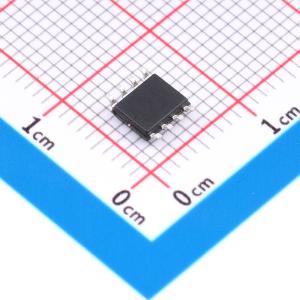

温馨提醒：图片仅供参考，商品以实物为准

LM2675MX-ADJ(XBLW)

适用于降压开关稳压器设计的单片集成电路，具备可调输出、内部补偿和故障保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM2675MX稳压器是一款单片集成电路，非常适合于轻松便捷地设计一款降压式开关稳压器(Buck转换器)。它能够驱动1.0A的负载，并具有出色的线路和负载调节能力。
品牌名称: XBLW(芯伯乐)
商品型号: LM2675MX-ADJ(XBLW)
商品编号: C54525153
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.2952克(g)

商品参数

商品概述

LM2675MX稳压器是一款单片集成电路，非常适合用于轻松便捷地设计降压开关稳压器（降压转换器）。它能够驱动1.0A负载，具有出色的线路和负载调节能力。该器件有可调输出版本。它采用内部补偿，以减少外部元件数量，简化电源设计。由于LM2675转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著更高，特别是在输入电压较高的情况下。LM2675MX工作在300kHz的开关频率下，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。该器件采用标准SOP8表面贴装封装。其他特性包括在指定输入电压和输出负载条件下，输出电压保证±4%的容差，振荡器频率±15%的容差。还包括外部关断功能，典型待机电流为50μA。自我保护特性包括输出开关的逐周期电流限制，以及在故障条件下的热关断保护。

商品特性

可调输出电压范围1.23V~37V
提供3.3V、5V、12V和可调版本
保证1.0A输出负载电流
宽输入电压范围可达40V
300kHz固定频率内部振荡器
TTL关断能力
低功耗待机模式，典型值50μA
热关断和电流限制保护
内部环路补偿
这些是无铅器件
湿度敏感度等级（MSL）等于1
这些是无铅器件

应用领域

简单高效的降压（Buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（降压-升压）
负升压转换器
电池充电器电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出电压	1.23V~37V
	输出电流	1A
	开关频率	300kHz
	工作温度	-40℃~+125℃
	同步整流	否

	属性	参数值
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	4.5mA
	开关管(内置/外置)	内置
	输出类型	可调
	功能特性	逐波限流；过流保护
