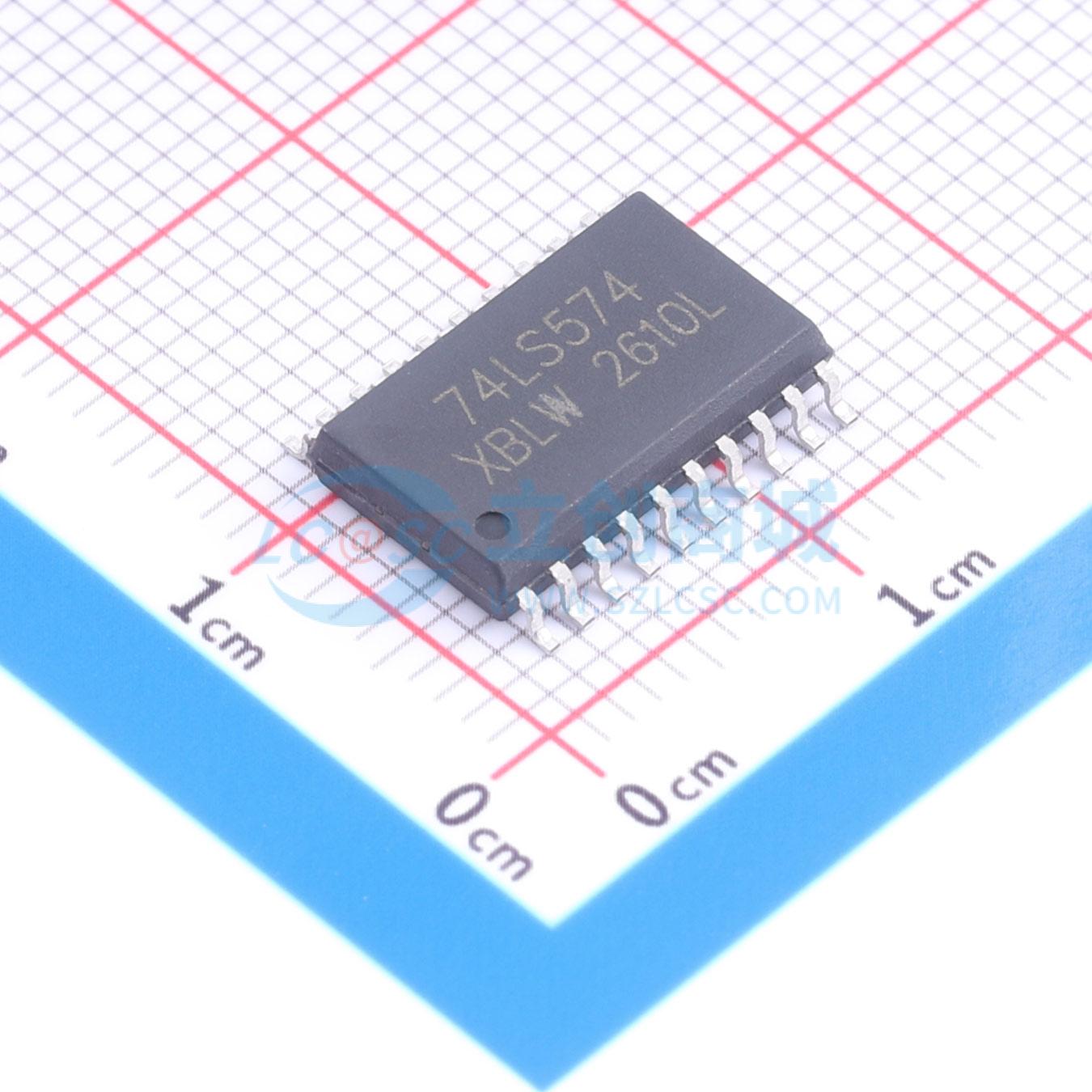

温馨提醒：图片仅供参考，商品以实物为准
SN74LS574DTR(XBLW)
八进制D型触发器，正边沿触发，三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74LS574DTR(XBLW)
- 商品编号
- C54525277
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 1.0424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 使能 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 14ns@5V,15pF | |
| 系列 | 74LS系列 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 3.5pF | |
| 工作温度 | -20℃~+85℃ |
商品概述
SN74LS574是一款具有三态输出的八路正边沿触发D型触发器。该器件具备时钟（CP）和输出使能（OE（上划线））输入。OE（上划线）为高电平时，输出将呈现高阻态（关断状态）。OE（上划线）输入的操作不影响触发器的状态。
商品特性
- 面向总线应用的三态非反相输出
- 8位正边沿触发寄存器
- 工作温度范围：-20℃ 到 +85℃
- 封装信息：DIP-20/SOP-20/TSSOP-20/SOIC-20-208mil
