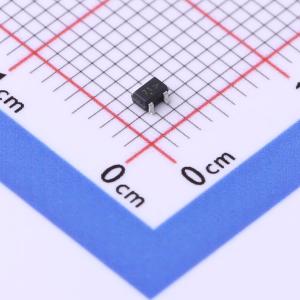

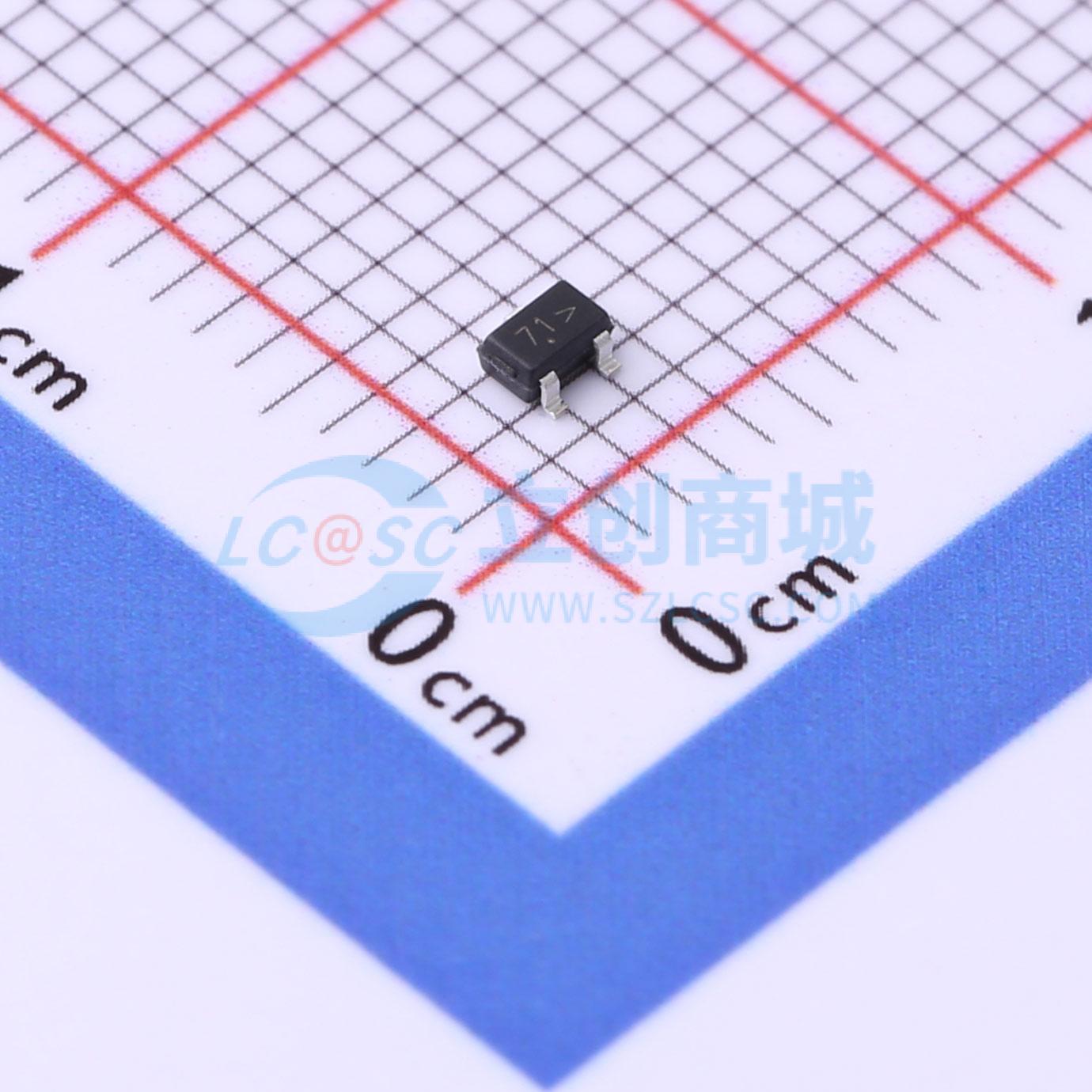

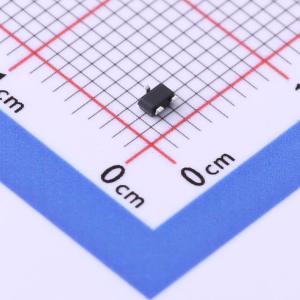

2V7002WT1G实物图
  • 2V7002WT1G商品缩略图
  • 2V7002WT1G商品缩略图
  • 2V7002WT1G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

2V7002WT1G

1个N沟道 耐压:60V 电流:310mA

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
适用于低功率应用的汽车用功率 MOSFET。60V,340mA,1.6 Ω,单 N 沟道,SC-70。通过 AEC-Q101 认证的 MOSFET,符合生产件批准程序 (PPAP),适用于汽车应用。
品牌名称
onsemi(安森美)
商品型号
2V7002WT1G
商品编号
C556395
商品封装
SC-70​
包装方式
编带
商品毛重
0.033克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)60V
连续漏极电流(Id)310mA
导通电阻(RDS(on))1.6Ω@10V,500mA
耗散功率(Pd)280mW
属性参数值
阈值电压(Vgs(th))2.5V
栅极电荷量(Qg)700pC@4.5V
输入电容(Ciss)24.5pF@20V
反向传输电容(Crss)-
工作温度-55℃~+150℃@(Tj)

商品概述

采用沟槽MOSFET技术的N沟道增强型场效应晶体管(FET),封装为无引脚中功率DFN2020MD - 6(SOT1220)表面贴装器件(SMD)塑料封装。

商品特性

  • 扩展温度范围,结温Tj = 175℃
  • 小型无引脚超薄SMD塑料封装:2 × 2 × 0.65 mm
  • 镀锡100%可焊侧焊盘,便于光学焊锡检查
  • 静电放电(ESD)保护 > 1.5 kV HBM
  • 沟槽MOSFET技术
  • 通过AEC - Q101认证

应用领域

  • 继电器驱动器
  • 高速线路驱动器
  • 低端负载开关
  • 开关电路
