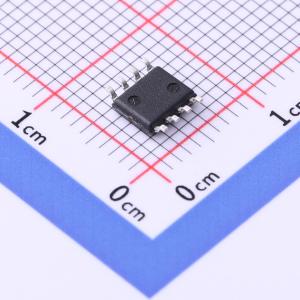

温馨提醒：图片仅供参考，商品以实物为准
NCV3065DR2G
用于高亮度LED的恒流降压-升压-反相开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款单片开关稳压器，旨在为高亮度 LED 供电提供恒定电流。该器件具有非常低的反馈电压，标称值为 235 mV，用于调节 LED 灯串的平均电流。此外，它具有高达 40 V 的宽输入电压，可使用照明应用中常用的 12 Vac 或 12 Vdc 电源以及铅酸电池等非稳压电源。该器件可通过添加外部晶体管配置为控制器拓扑，以支持超过内部晶体管 1.5 A 额定开关电流的更高 LED 电流。该开关稳压器可以使用最少数量的外部组件配置为降压和升压拓扑。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV3065DR2G
- 商品编号
- C556404
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~40V | |
| 开关频率 | 150kHz | |
| 通道数 | 1 | |
| 输出电流 | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | 模拟；PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压；升压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
NCP3065是一款单片式开关稳压器，专为为高亮度LED供电提供恒定电流而设计。该器件的反馈电压极低，仅为235 mV（标称值），用于调节LED灯串的平均电流。此外，NCP3065的输入电压范围宽至40 V，使其能够由照明应用中常用的12 Vac或12 Vdc电源以及铅酸电池等非稳压电源供电。通过添加外部晶体管，该器件可配置为控制器拓扑结构，以支持超过内部晶体管额定开关电流1.5 A的更高LED电流。NCP3065开关稳压器可通过最少数量的外部组件配置为降压（Buck）和升压（Boost）拓扑结构。
商品特性
- 集成1.5 A开关
- 输入电压范围为3.0 V至40 V
- 低反馈电压235 mV
- 逐周期电流限制
- 无需控制环路补偿
- 工作频率可调，最高可达250 kHz
- 可使用全陶瓷输出电容器或无输出电容工作
- 具备模拟和数字PWM调光功能
- 带迟滞功能的内部热关断
- 提供汽车级版本
应用领域
- 汽车和船舶照明
- 高功率LED驱动器
- 恒流源
- 低压LED照明（景观、小径、太阳能、MR16替换）
