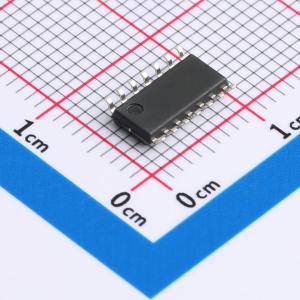

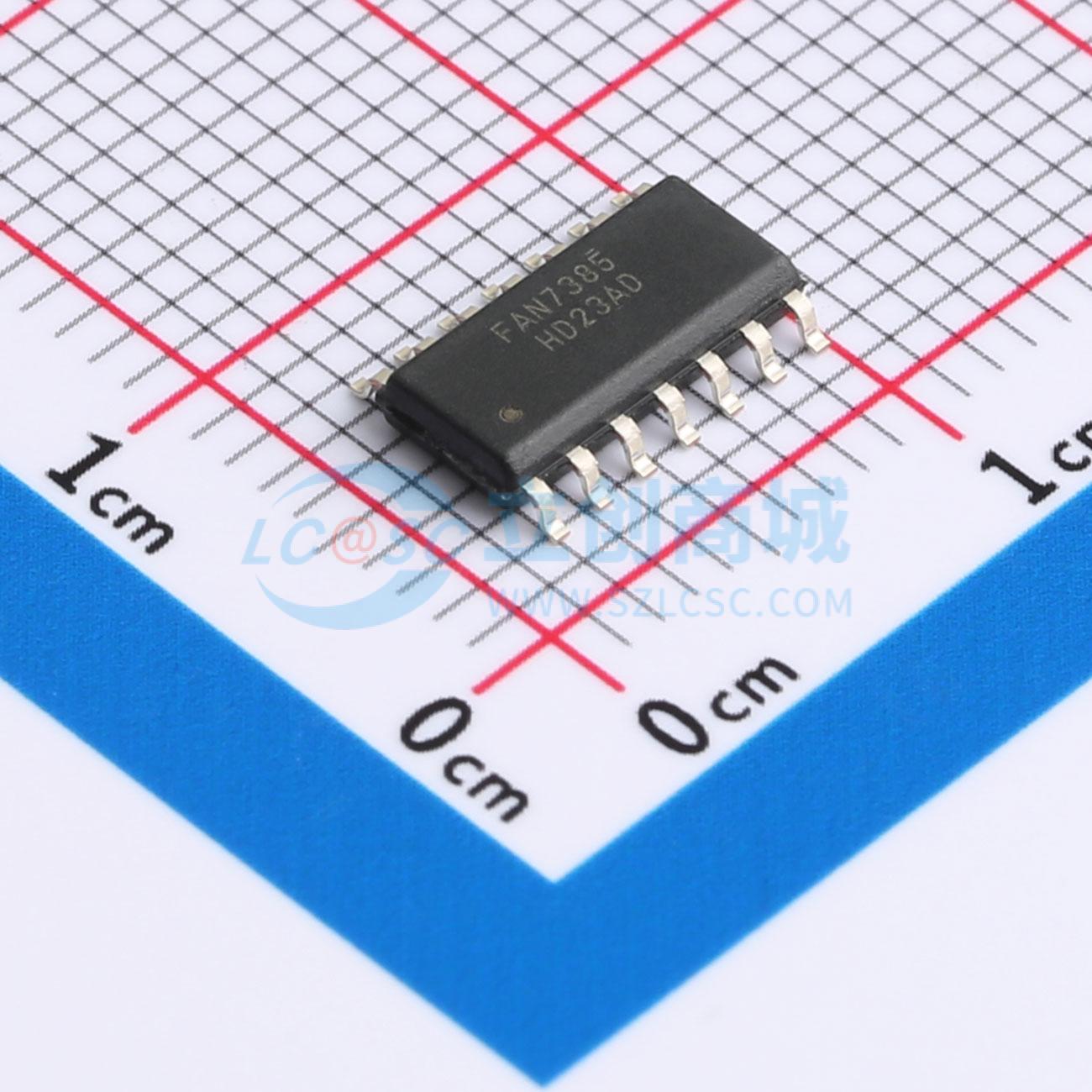

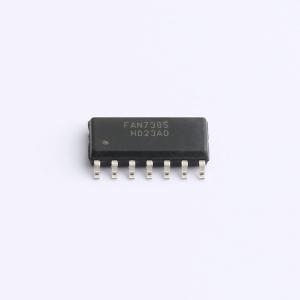

FAN7385MX
双通道高侧栅极驱动IC
SMT扩展库PCB免费打样
- 描述
- FAN7385 是单片 IC，设计用于工作电压最高可达 +600 V 的高电压、高速驱动 MOSFET 和 IGBT。飞兆半导体的高压工艺和共模噪声消除技术可以保证高侧驱动器在高 dv/dt 噪声环境下稳定工作。先进的电平转换电路能使高端栅极驱动器的工作偏置电压达到 V
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN7385MX
- 商品编号
- C556415
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.271167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 650mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 350mA | |
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 50ns | |
| 下降时间(tf) | 30ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
FAN7385 是单片高侧栅极驱动 IC，设计用于高压、高速驱动 MOSFET 和 IGBT，工作电压高达 +600V。 飞兆半导体的高压工艺和共模噪声消除技术可以保证高端驱动器在高 dv/dt 噪声环境下稳定工作。 先进的电平转换电路能使高侧栅极驱动器的工作偏置电压达到 VS = -9.8V （ΔVBS = 15ΔV 时的典型值）。 UVLO 电路可防止 VBS† 和 VBS2 低于指定的阈值电压时发生故障。 输出驱动器通常提供 350mA/650mA 的源电流/ 灌电流，适合双通道高侧开关和半桥逆变器。
商品特性
- 浮动通道可实现高达 +600V 的自举运行
- 350mA/650mA 的典型源电流/ 灌电流驱动能力
- 在 VDD = VBS = 15V 时信号传播过程中，扩展允许负 VS 摆幅低达 -9.8V
- 高侧输出与输入信号同相
- VDD 和 VBS 供电范围从 10V 至 20V
- 兼容 3.3V 和 5V 逻辑输入电平
- 内置共模 dv/dt 噪声消除电路
- 两个通道均内置欠压锁定(UVLO) 功能
应用领域
- 标准半桥和全桥驱动器
- PDP 能量恢复开关控制驱动器
- 开关电源
