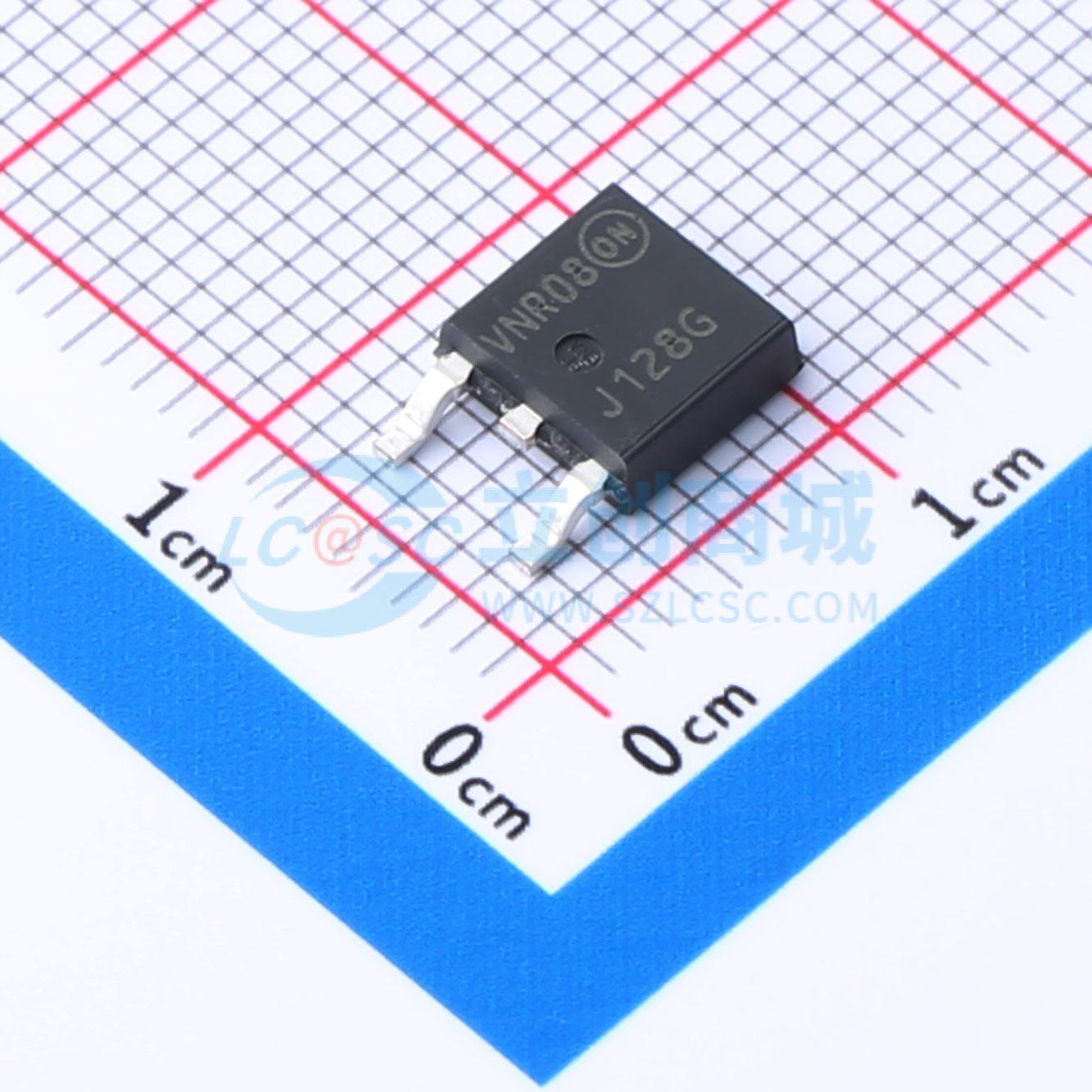

温馨提醒：图片仅供参考，商品以实物为准
NJVMJD128T4G
PNP 120V 8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该 PNP 双极功率晶体管适用于通用放大器和低速开关应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NJVMJD128T4G
- 商品编号
- C556442
- 商品封装
- DPAK
- 包装方式
- 编带
- 商品毛重
- 0.477克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | PNP | |
| 集射极击穿电压(Vceo) | 120V | |
| 直流电流增益(hFE) | 1000 | |
| 耗散功率(Pd) | 1.75W | |
| 集电极电流(Ic) | 8A | |
| 特征频率(fT) | 4MHz |
| 属性 | 参数值 | |
|---|---|---|
| 集电极截止电流(Icbo) | 10uA | |
| 集射极饱和电压(VCE(sat)) | 4V | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 射基极击穿电压(Vebo) | 5V | |
| 基极-发射极饱和电压(VBE(sat)) | 4.5V | |
| 基极-发射极导通电压(VBE(on)) | 2.8V |
商品概述
专为通用放大器和低速开关应用而设计。
商品特性
- 采用内置基极 - 发射极并联电阻的单片结构
- 高直流电流增益：在 IC = 4.0 Adc 时，hFE = 2500（典型值）
- 环氧树脂在 0.125 英寸厚度时符合 UL 94 V - 0 标准
- ESD 等级：人体模型，3B > 8000 V；机器模型，C > 400 V
- NJV 前缀适用于汽车及其他需要独特产地和控制变更要求的应用；通过 AEC - Q101 认证且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 通用放大器
- 低速开关应用
- 汽车领域
