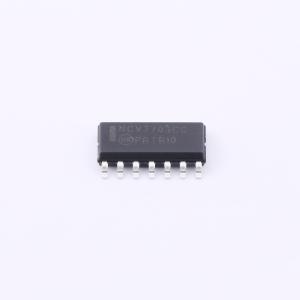

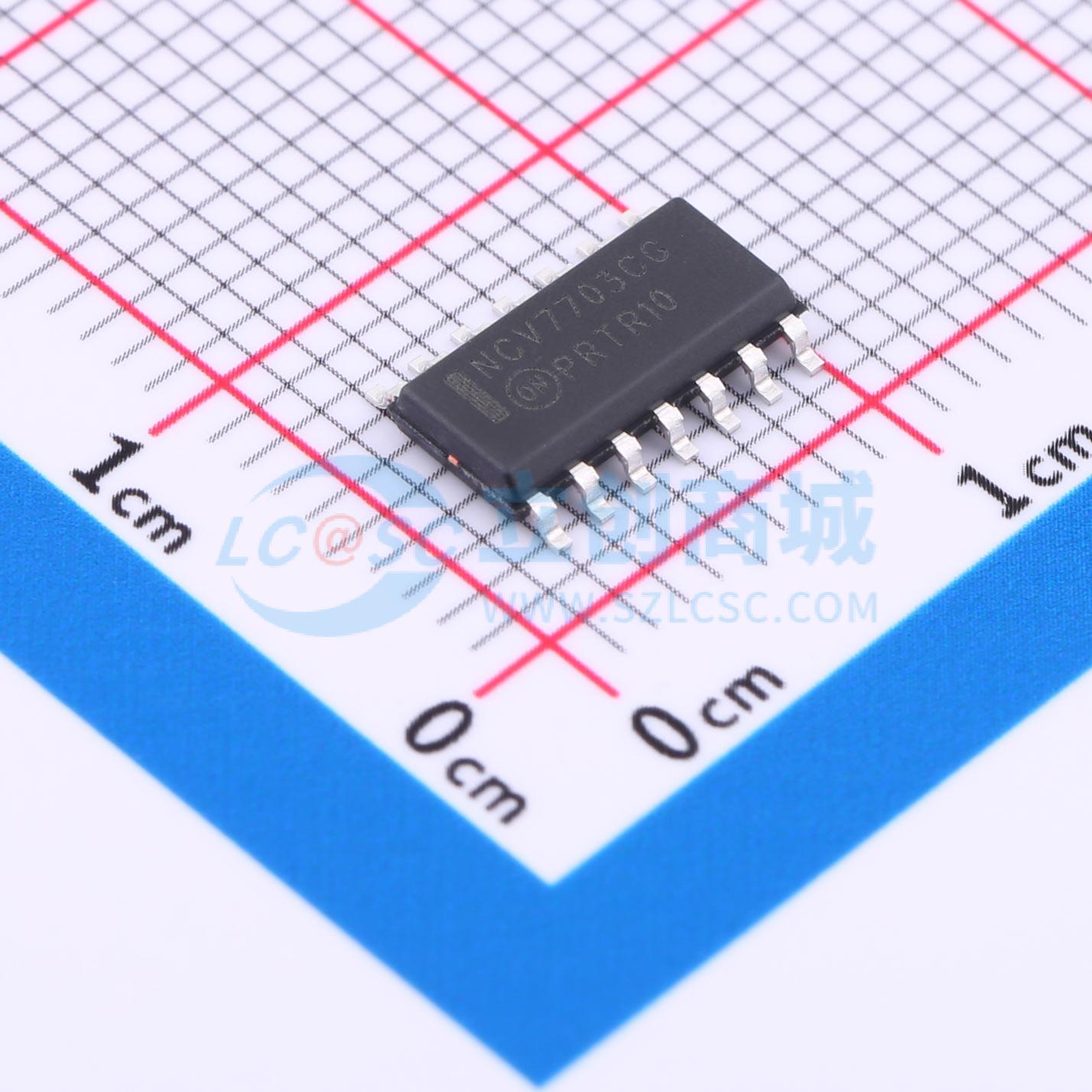

NCV7703CD2R2G
带SPI控制的三路半桥驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7703C 是一款完全受保护的三路半桥驱动器，专为汽车和工业运动控制应用而设计。这三路半桥驱动器具备独立控制功能，可实现高端、低端和 H 桥控制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7703CD2R2G
- 商品编号
- C556471
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.1756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | - | |
| 驱动通道数 | 3 | |
| 灌电流(IOL) | 1.8A | |
| 拉电流(IOH) | 500mA | |
| 工作电压 | 5.5V~40V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 5us | |
| 下降时间(tf) | 2us | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)；短路保护(SCP)；过压保护(OVP) | |
| 工作温度 | -40℃~+150℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 2.5uA |
商品概述
NCV7703C是一款完全受保护的三半桥驱动器，专为汽车和工业运动控制应用而设计。三个半桥驱动器具有独立控制功能，可实现高端、低端和H桥控制。H桥控制可提供正向、反向、制动和高阻抗状态（当EN = 0时）。这些驱动器通过标准串行外设接口（SPI）进行控制。
商品特性
- 睡眠模式下超低调态电流，VS和VCC为1 μA
- 3个高端和3个低端驱动器连接成半桥
- 内置续流二极管
- 可配置为H桥驱动器
- 驱动器电流：500 mA（典型值），1.1 A（最大值）
- RDS(on) = 0.8 Ω（典型值），1.7 Ω（最大值）
- 具备菊花链功能的5 MHz SPI控制
- 兼容5 V和3.3 V系统
- 过压和欠压锁定
- 故障报告
- 1.45 A过流阈值检测
- 3 A电流限制
- 直通尝试检测
- 过温警告和保护级别
- SOIC - 14封装内有内部熔断引脚，热性能更佳
- 高达6 kV的ESD保护
- 这些器件为无铅器件
应用领域
- 汽车领域
- 工业领域
- 直流电机管理
