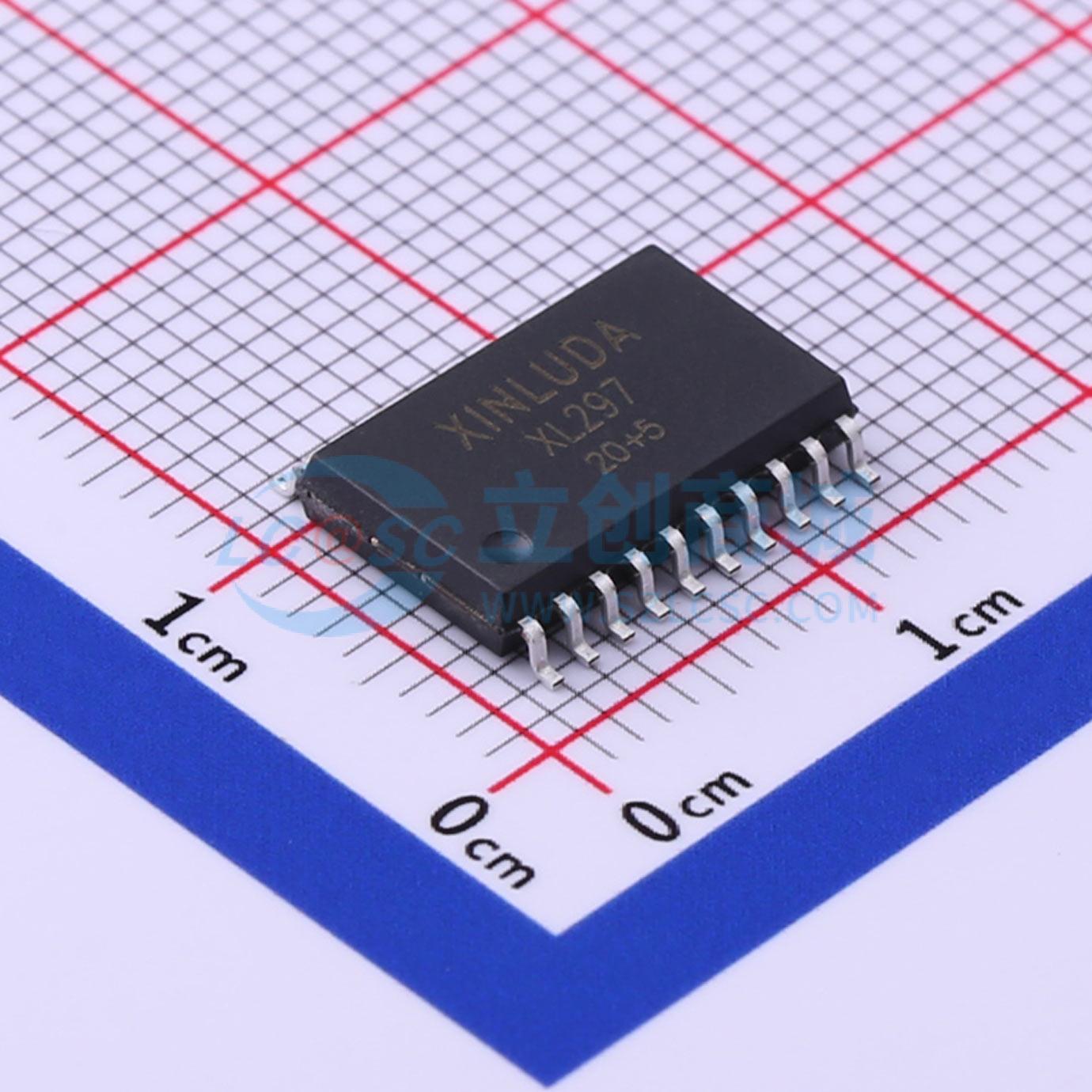

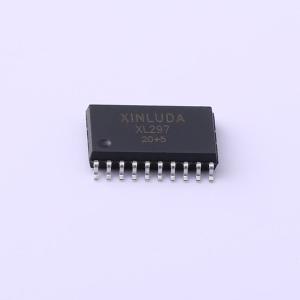

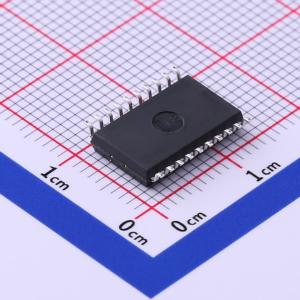

温馨提醒：图片仅供参考，商品以实物为准
XL297
马达/运动/点火控制器和驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PMIC - 电机驱动器，控制器 双极性，单极 并联
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL297
- 商品编号
- C556288
- 商品封装
- SOP-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.75V~7V | |
| 输出电流 | 2A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 接口类型 | - | |
| 集成开关 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
XL297和XD297是步进电机控制器IC，用于在微机控制应用中为两相双极和四相单极步进电机生成四相驱动信号。该电机可在半步、正常和波形驱动模式下运行，片上PWM斩波电路允许对绕组电流进行开关模式控制。该器件的一个特点是仅需时钟、方向和模式输入信号。由于相位是内部生成的，因此大大减轻了微处理器和程序员的负担。XL297和XD297采用SOP20和DIP20封装，可与XZ298N等单片桥驱动器配合使用，也可与分立晶体管和达林顿管配合使用。
商品特性
- 正常/波形驱动
- 半步/全步模式
- 顺时针/逆时针方向
- 开关模式负载电流调节
- 可编程负载电流
- 外部元件少
- 复位输入和原点输出
- 封装选项：XL297（SOP20），XD297（DIP20）
应用领域
两相双极步进电机控制电路
