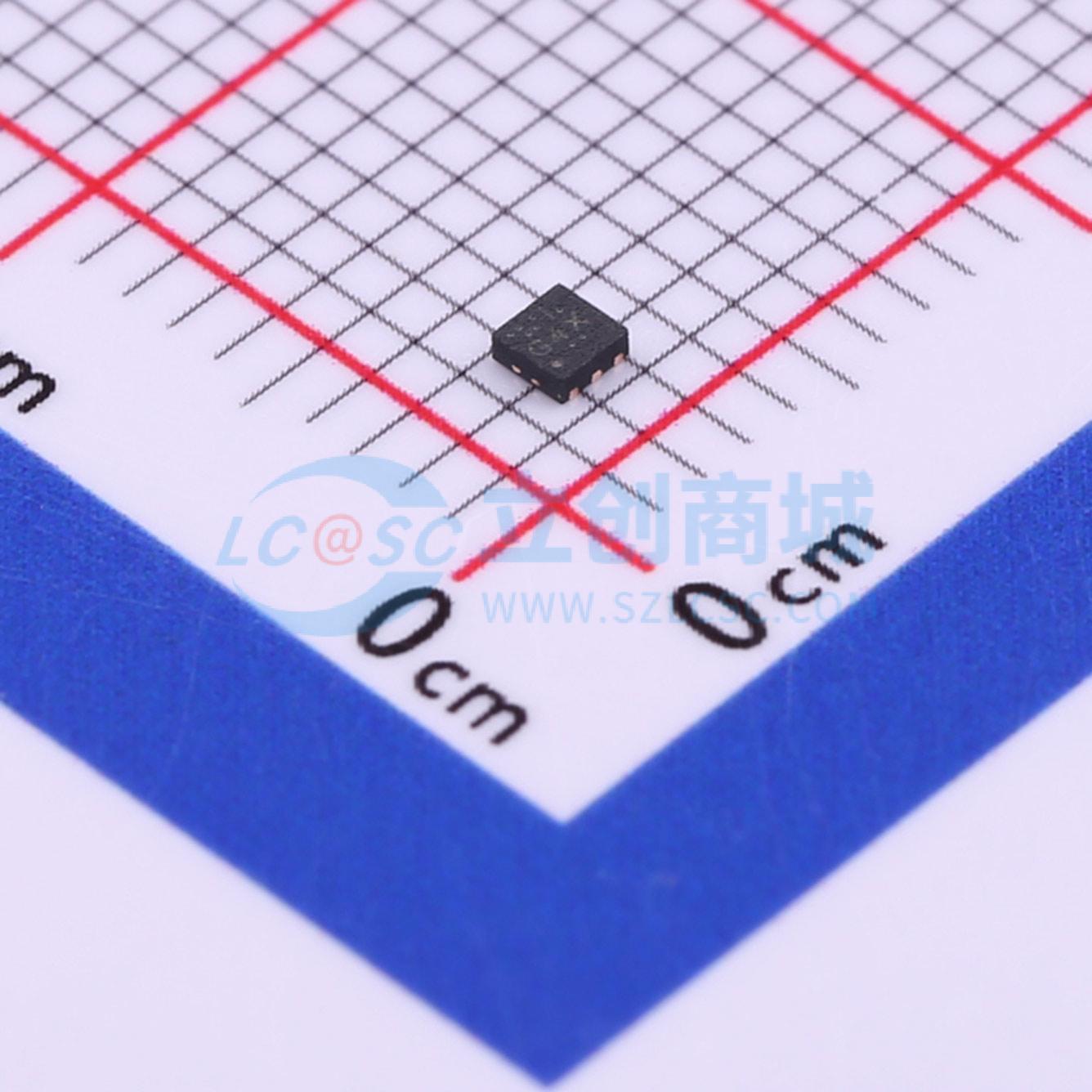

温馨提醒：图片仅供参考，商品以实物为准
XA2163
2.4GHz和6GHz双频段射频开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XA2163是一款GaAsMMICSPDT(单刀双掷)开关，专为2.4GHz和6GHz双频段无线局域网设计。该器件可在0.5到2.5GHz、4.9到6.0GHz和8.0GHz的频率范围内工作，具有低插入损耗和高隔离度。器件采用6引脚塑料TSON封装，适用于高密度表面贴装。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XA2163
- 商品编号
- C556292
- 商品封装
- TSON-6-EP(1.5x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频开关 | |
| 电路结构 | 单刀双掷 | |
| 频率 | 500MHz~8GHz | |
| 隔离度 | 43dB | |
| 插入损耗 | 0.9dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | 31dBm | |
| 工作电压 | 2.8V~5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
XA2163是一款专为2.4 GHz和6 GHz双频段无线局域网开发的GaAs MMIC SPDT（单刀双掷）开关。该器件可在0.5至2.5 GHz、4.9至6.0 GHz以及8.0 GHz频率下工作，具有低插入损耗和高隔离度。该器件采用6引脚塑料TSON（薄型小尺寸无引线）封装，适合高密度表面贴装。
商品特性
- 工作频率：f = 0.5至2.5 GHz、4.9至6.0 GHz以及8.0 GHz
- 开关控制电压：Vcont(H) = 2.8至5.0 V（典型值3.0 V）
- 开关控制电压：Vcont(L) = -0.3至0.3 V（典型值0 V）
- 插入损耗：Lins2 = 0.50 dB（典型值）@ f = 4.9至6.0 GHz
- 插入损耗：Lins3 = 0.90 dB（典型值）@ f = 8.0 GHz
- 插入损耗：Lins4 = 0.50 dB（典型值）@ f = 0.5至2.5 GHz
- 隔离度：ISL2 = 30 dB（典型值）@ f = 4.9至6.0 GHz
- 隔离度：ISL3 = 23 dB（典型值）@ f = 8.0 GHz
- 隔离度：IS1L = 43 dB（典型值）@ f = 0.5至1.0 GHz
- 隔离度：ISL5 = 38 dB（典型值）@ f = 1.0至2.5 GHz
- 处理功率：Pin(1 dB) = +31.0 dBm（典型值）@ f = 2.5 GHz，Vcont(H) = 3.0 V，Vcont(L) = 0 V
- 处理功率：Pin(1 dB) = +29.0 dBm（典型值）@ f = 6.0 GHz，Vcont(H) = 3.0 V，Vcont(L) = 0 V
- 高密度表面贴装：6引脚塑料TSON封装（1.5×1.5×0.37 mm）
应用领域
- 2.4 GHz和6 GHz双频段无线局域网
