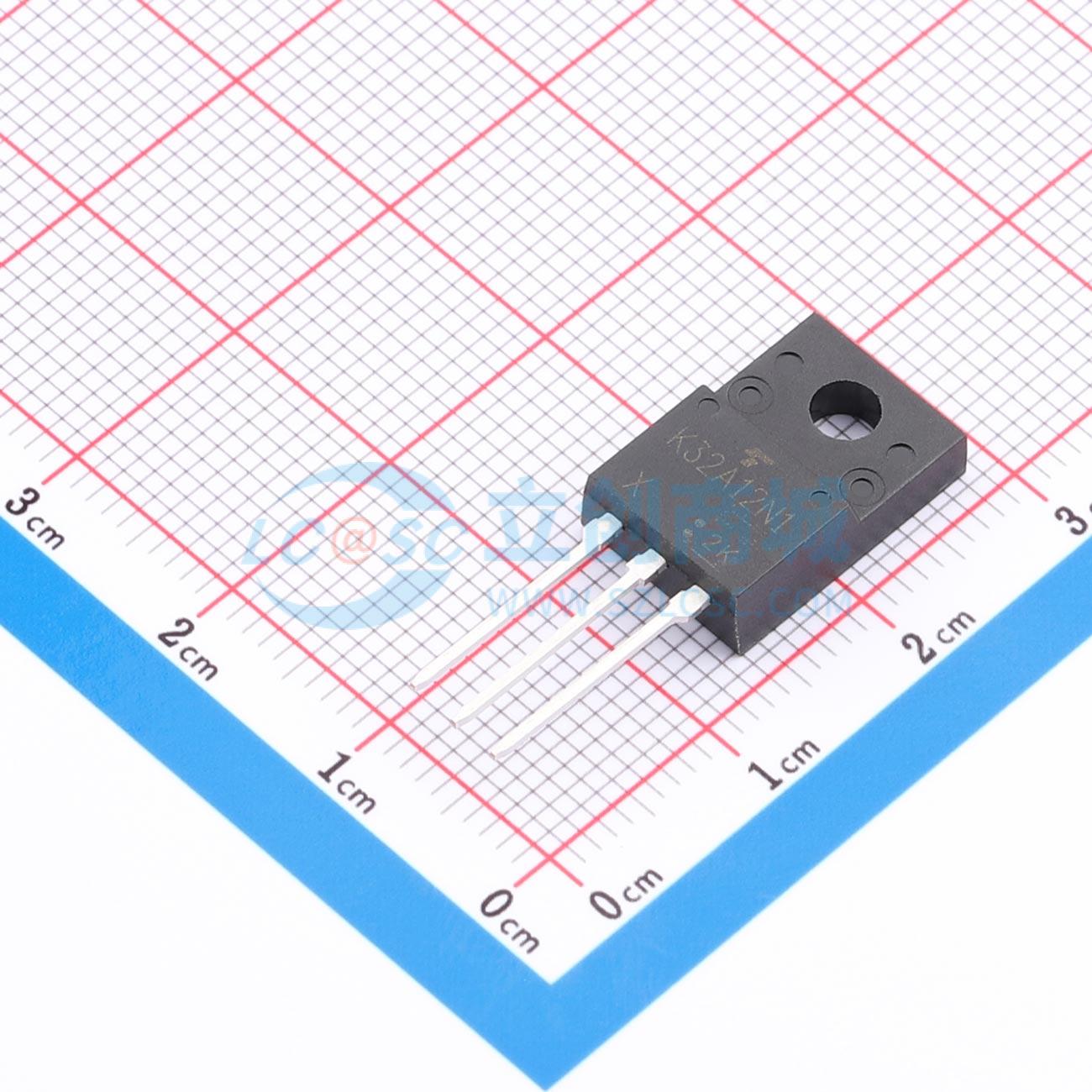

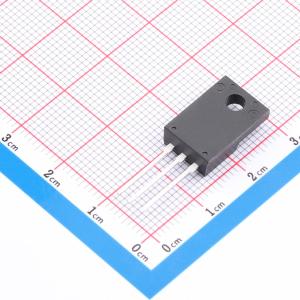

温馨提醒：图片仅供参考，商品以实物为准
TK32A12N1,S4X
1个N沟道 耐压:120V 电流:32A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK32A12N1,S4X
- 商品编号
- C556304
- 商品封装
- TO-220FP-3
- 包装方式
- 管装
- 商品毛重
- 2.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 120V | |
| 连续漏极电流(Id) | 32A | |
| 导通电阻(RDS(on)) | 13.8mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 34nC@10V | |
| 输入电容(Ciss) | 2nF |
商品概述
采用TrenchMOS技术、LFPAK56（Power SO8）封装的逻辑电平N沟道MOSFET。本产品经设计和认证，适用于各种电源和电机控制设备。
商品特性
- 低漏源导通电阻:RDS(ON) = 11.0 , mΩ(典型值)( VGS = 10 , V )
- 低漏电流:IDSS = 10 \mu A(最大值)( VDS = 120 V )
- 增强型:Vth = 2.0 至 4.0 V( VDS = 10 V, ID = 0.5 mA )
应用领域
- 开关稳压器
