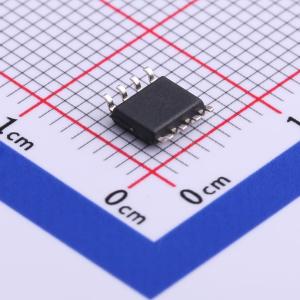

温馨提醒：图片仅供参考，商品以实物为准
XL4558
双通用运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XDXL/4558器件是一款双路通用运算放大器，其每个通道在电气特性上与μA741相似，但不具备失调调零功能。该放大器具有较宽的共模输入电压范围，且不会发生闭锁，非常适合用作电压跟随器。该器件具备短路保护功能，内部频率补偿可确保在无需外部元件的情况下保持稳定
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL4558
- 商品编号
- C556299
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 1.7V/us | |
| 输入偏置电流(Ib) | 800nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.5mA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | 5V~15V | |
| 功能特性 | 内置补偿 |
商品概述
XL4558器件是一款双路通用运算放大器。该器件宽电源电压范围（10V至30V）、低噪声（6.5nV/√Hz）和低失真性能（0.0001%总谐波失真加噪声）的特性组合，使其可用于各种音频应用。该器件的高共模输入电压范围和无闭锁特性是为电压跟随器应用而设计的。器件的内部频率补偿使其无需外部元件即可保持稳定。
商品特性
- 宽共模和差模电压范围
- 无需频率补偿
- 低功耗
- 无闭锁
- 增益带宽积：典型值4MHz
- 放大器之间的增益和相位匹配
- 低噪声：10kHz时典型值为6.5nV/√Hz
- 低失真和噪声：1kHz时为0.0001%
应用领域
- AV接收器
- 专业音频混音器
- 条形音箱
- 无线扬声器
- 同相放大器电路
