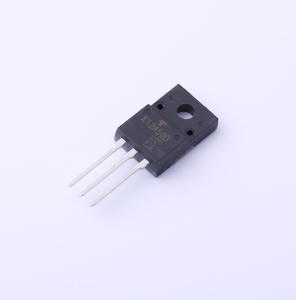

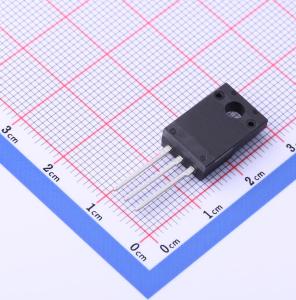

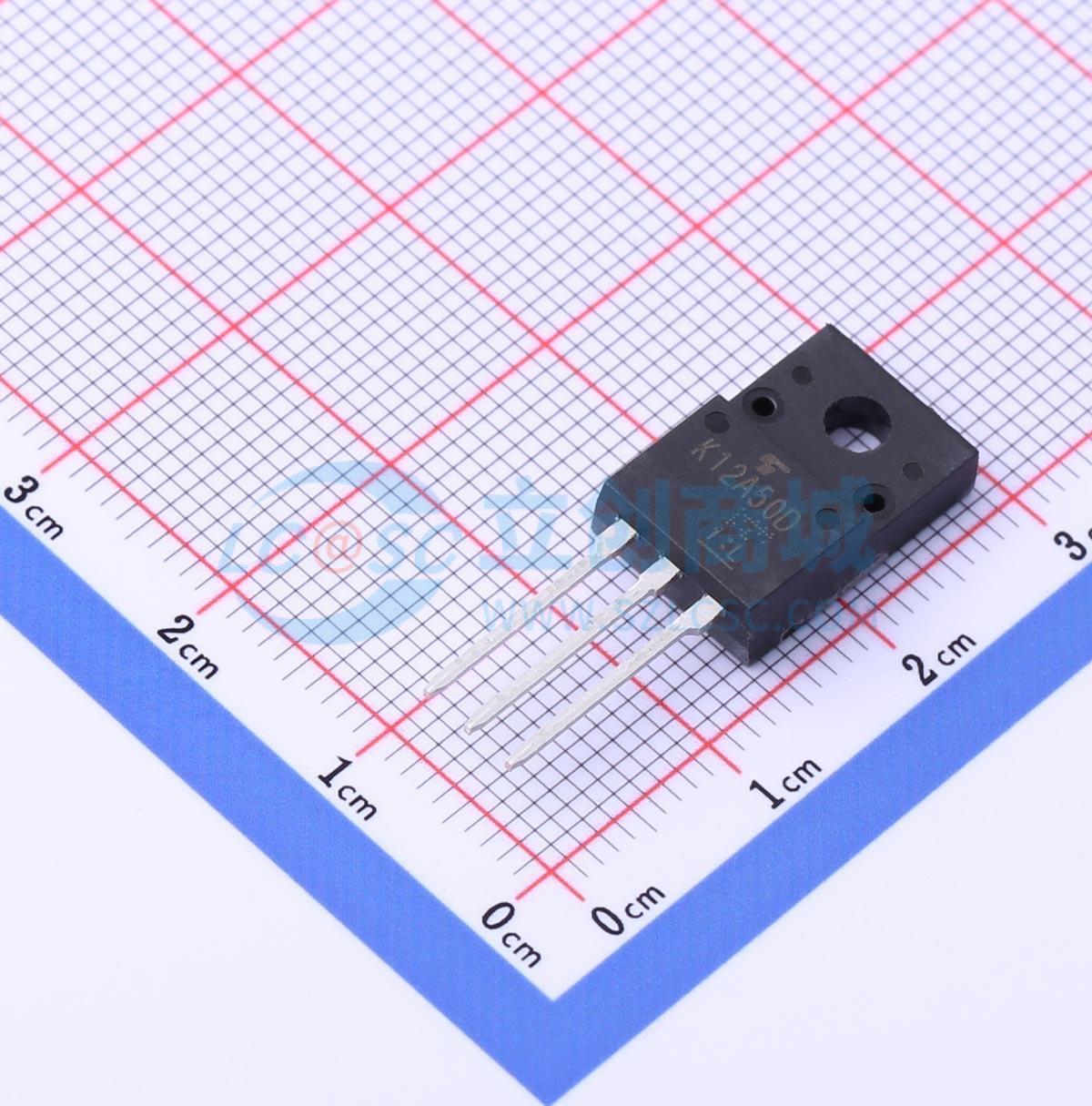

TK12A50D实物图
  • TK12A50D商品缩略图
  • TK12A50D商品缩略图
  • TK12A50D商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

TK12A50D

1个N沟道 耐压:500V 电流:12A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:低漏源导通电阻:RDS(ON) = 0.45Ω(典型值)。高正向传输导纳:|Yfs| = 6.0S(典型值)。低泄漏电流:IDSS = 10μA(最大值)(VDS = 500V)。增强模式:Vth = 2.0 至 4.0V (VDS = 10V, ID = 1mA)。应用:开关调节器应用
品牌名称
TOSHIBA(东芝)
商品型号
TK12A50D
商品编号
C556317
商品封装
TO-220​
包装方式
管装
商品毛重
3克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)500V
连续漏极电流(Id)12A
导通电阻(RDS(on))450mΩ@10V,6A
耗散功率(Pd)45W
阈值电压(Vgs(th))4V
属性参数值
栅极电荷量(Qg)25nC@10V
输入电容(Ciss)1.35nF
反向传输电容(Crss)6pF
工作温度-
类型N沟道
输出电容(Coss)135pF

商品概述

采用沟槽 MOSFET 技术的 N 沟道增强型场效应晶体管 (FET),封装为无引脚中功率 DFN2020MD-6 (SOT1220) 表面贴装器件 (SMD) 塑料封装。

商品特性

  • 宽温度范围:结温 (Tj) = 175℃
  • 小型无引脚超薄 SMD 塑料封装:2 × 2 × 0.65 mm
  • 镀锡 100% 可焊侧焊盘,便于光学焊接检查
  • 静电放电 (ESD) 保护 > 2 kV 人体模型 (HBM)
  • 沟槽 MOSFET 技术

应用领域

-继电器驱动器-高速线路驱动器-低端负载开关-开关电路
