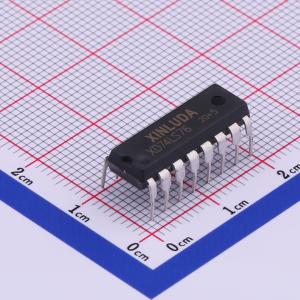

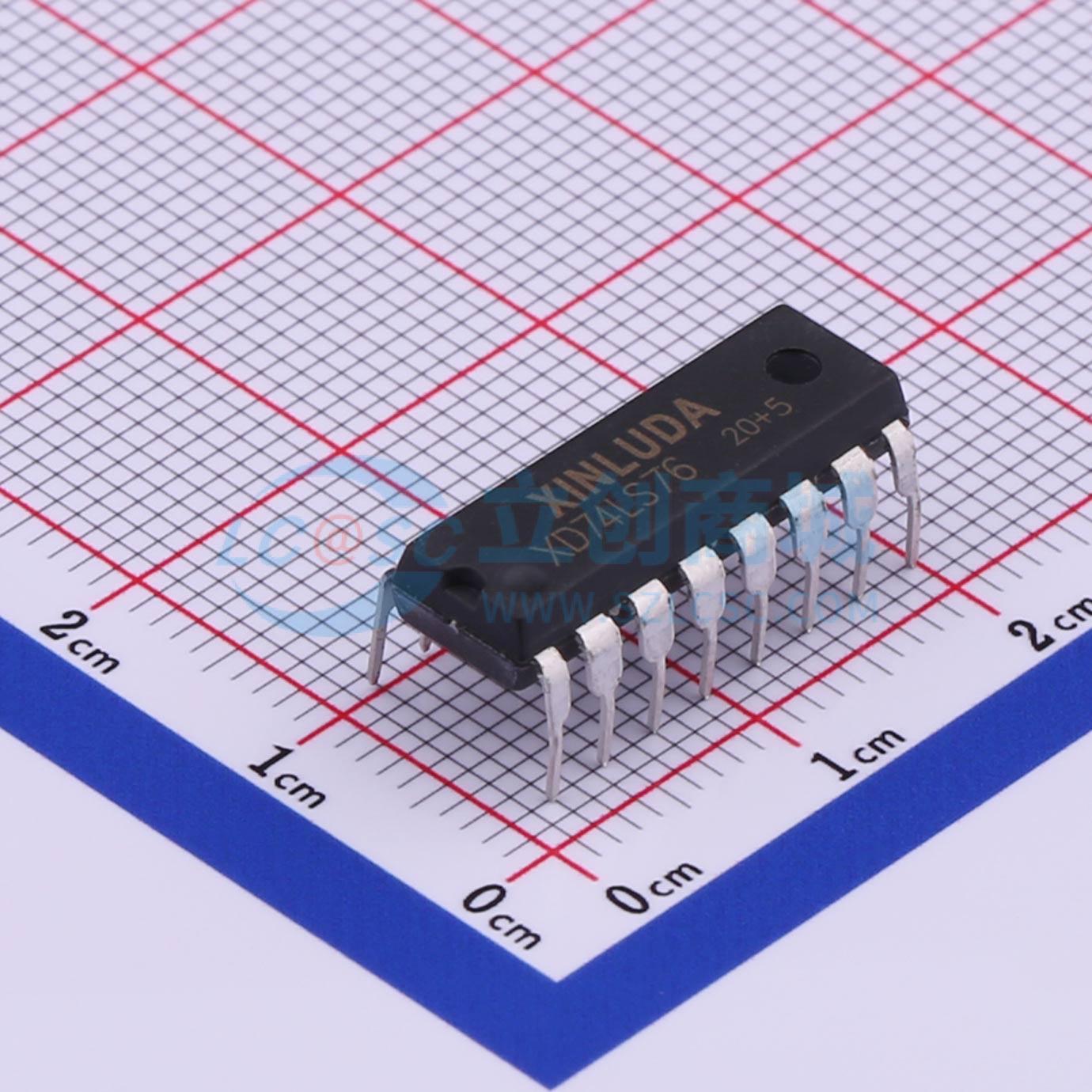

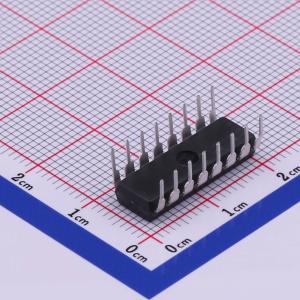

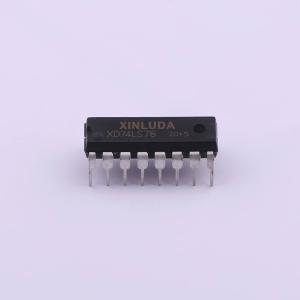

温馨提醒：图片仅供参考，商品以实物为准
XD74LS76
XD74LS76
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74LS76包含两个独立的负边沿触发触发器。为实现可预测操作，J和K输入必须在时钟信号由高到低转换前的一个建立时间内保持稳定。预置和清零是异步低电平有效输入
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD74LS76
- 商品编号
- C556289
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.696克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 下降沿 | |
| 工作电压 | 4.75V~5.25V | |
| 时钟频率(fc) | 30MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | - | |
| 输出类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 系列 | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns；20ns；25ns | |
| 保持时间 | 0ns |
