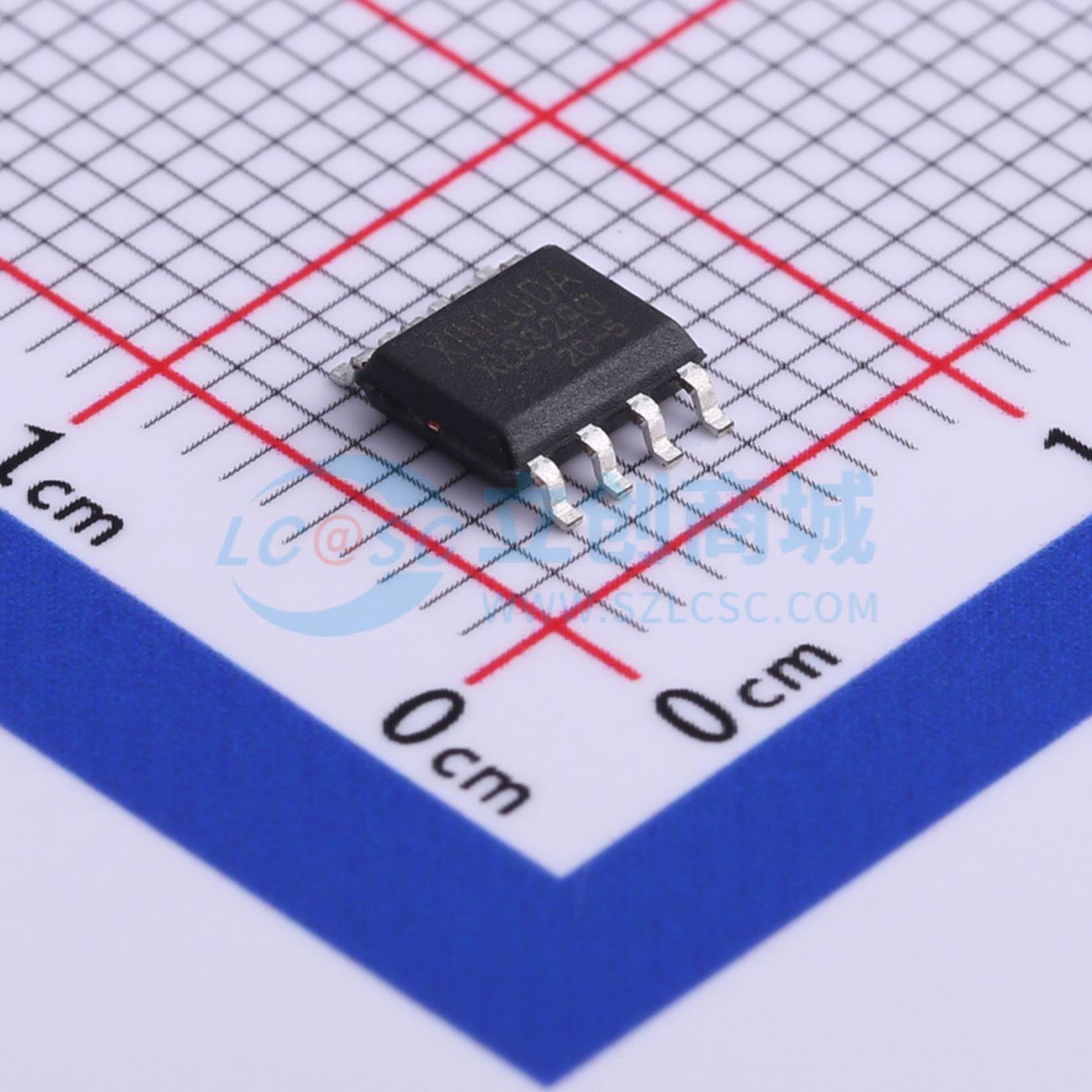

温馨提醒：图片仅供参考，商品以实物为准
XL33290
ISO K Line Serial Link Interface
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL33290是一款串行总线接口设备，设计用于提供双向半双工通信接口，在汽车诊断应用中使用。它符合ISO 9141物理总线规范。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL33290
- 商品编号
- C556291
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 150Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ |
商品概述
XL33290是一款串行链路总线接口器件，专为汽车诊断应用中的双向半双工通信接口而设计。它旨在通过特殊的ISO K线，实现车辆车载微控制器与车辆外部系统之间的接口连接。XL33290的设计符合诊断系统ISO9141规范。该器件的K线总线驱动器输出具备全面保护功能，可防止总线短路和过热情况。 XL33290采用SMARTMOS工艺制造，集成了CMOS逻辑、双极/MOS模拟电路和DMOS功率FET，使其在极端温度和电压条件下具备出色的稳定性。尽管XL33290主要为汽车应用而设计，但它也适用于其他串行通信应用。其参数规格适用于环境温度范围为 -40℃ ≤ TA ≤ 85℃，电源电压范围为8.0 V ≤ VBB ≤ 18 V的情况。经济实惠的SOP8表面贴装塑料封装使XL33290具有很高的成本效益。
商品特性
- 可在8.0至18V的宽电源电压范围内工作
- 工作温度范围为 -40至85℃
- 可直接与标准CMOS微处理器接口
- ISO K线引脚具备接地短路保护功能
- 带迟滞功能的热关断保护
- ISO K线引脚能够承受大电流
- ISO K线可驱动高达10 nF的寄生电容
- 只需少量额外元件即可实现8.0 kV的ESD保护
- 待机模式：当VDD为5.0 V时，无VBat电流消耗
- 当VDD为5.0 V时，工作期间电流消耗低
应用领域
- 符合车载诊断（OBD）要求的汽车环境应用
- 其他串行通信应用
