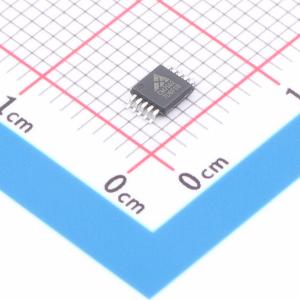

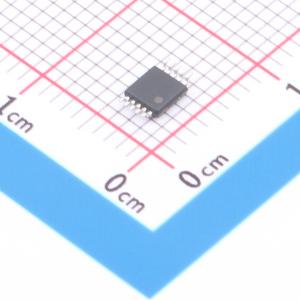

温馨提醒：图片仅供参考，商品以实物为准
CM7502L-MSOTA
精密、双极性、电压输出16位DAC，低功耗，支持SPI/QSPI/MICROWIRE接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单通道16位高精度(INL: ±0.4LSB)，无缓冲、快速建立、双极性电压输出数模转换器(DAC)，激光振镜用户如需兼容XY2-100协议，请查看产品CM7502，对标LTC2642-16
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM7502L-MSOTA
- 商品编号
- C54451273
- 商品封装
- MSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 双极性输出；上电复位 |
商品概述
CM7502L 是一款 16 位无缓冲电压输出数模转换器 (DAC)。采用 2.7V ~ 5.5V 单电源供电，可在全温范围内保证输出电压的单调性。无缓冲器的设计，使得 DAC 具有极低的功耗，仅有 120μA 的静态电流，以及 0.5LSB 的低零码失调误差。 CM7502L 均支持 2V ~ VDD 的基准电压输入范围。电压输出摆幅为 0V ~ VREF。CM7502L 内部集成了精确匹配的电阻串，通过与片外精密运算放大器配合，可在 RFB 上产生最大 ±VREF 摆幅的双极性电压输出。 CM7502L 采用 SPI/QSPI/MICROWIRE 兼容型三线串行接口，能够以高达 50MHz 的时钟速率运行，并可直接与光耦合器相连，以满足特定应用的需求。上电时，复位电路将 CM7502L 输出至中间电平。CLR 也可将 CM7502L 输出至中间电平。 CM7502L 仅支持在双极性输出模式下工作。
商品特性
- 单电源供电：2.7V ~ 5.5V
- 低电源电流：120μA
- INL 误差：±0.4LSB
- 低毛刺脉冲：0.5nV·s
- 短建立时间：1μs
- 全温范围内保证输出电压单调性
- 电压输出可直接驱动 60kΩ 负载
- 50MHz SPI/QSPI/MICROWIRE 兼容型串行接口
- 上电复位将 DAC 输出至中间电平
- CLR 异步复位管脚
- 补偿基准源电流
- MSOP10 3mm × 3mm、DFN10 3mm × 3mm 封装
应用领域
- 高精度仪器仪表校准电路
- 过程控制和工业自动化
- 自动测试设备
- 精密信号源
