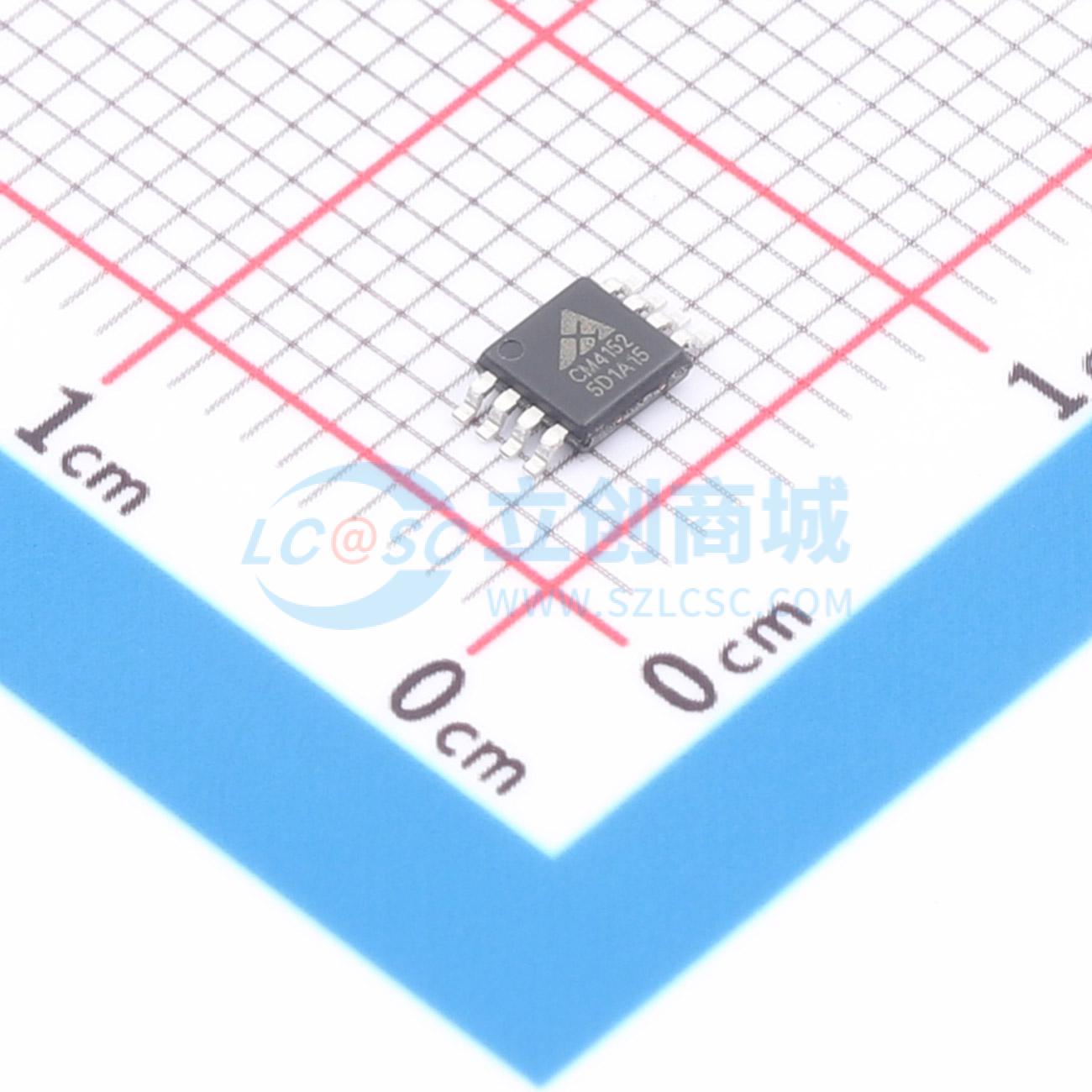

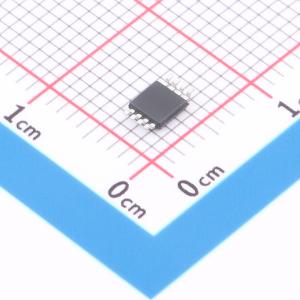

温馨提醒：图片仅供参考，商品以实物为准
CM4152-MSOTA
精密、低噪声、低输入偏置电流单通道/双通道运算放大器，适用于高阻抗传感器信号放大和精密电流测量
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双通道精密运算放大器，具有低失调电压、低输入偏置电流、低输入电压噪声和低输入电流噪声等特性，对标AD8512 (-40℃~125℃)
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM4152-MSOTA
- 商品编号
- C54451287
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 输入失调电压(Vos) | 150uV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 增益带宽积(GBW) | 7MHz | |
| 压摆率(SR) | 20V/us | |
| 共模抑制比(CMRR) | 130dB |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 7nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1.5pA | |
| 输出电流 | 50mA | |
| 输入失调电流(Ios) | 3.5pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
CM4151/CM4152 是单通道/双通道精密运算放大器，具有低失调电压、低输入偏置电流、低输入电压噪声和低输入电流噪声等特性，这些特性使其特别适用于高阻抗传感器信号放大以及基于分流器的精密电流测量。
CM4151/CM4152 的直流精度、低噪声与快速建立时间相结合，可显著提升医疗仪器、电子测量系统和自动化测试设备等的测量准确性。
CM4151/CM4152 在驱动较大容性负载时仍能保持快速建立性能，且输入电压超过共模电压范围时不会出现输出反相。
CM4151 采用 MSOP8 表贴微小型贴装和 SOP8 表贴窄体封装，而 CM4152 采用 MSOP8 表贴微小型贴装、SOP8 表贴窄体封装和 DFN 封装，其额定工作温度范围均为 -40℃~125℃。
商品特性
- 快速建立时间：500ns（建立到 0.1%）
- 低失调电压：最大值为 0.8mV
- 低失调电压温漂：典型值为 1.5μV/℃
- 低输入偏置电流：典型值为 1.5pA (VS = ±15V)
- 双电源供电：±5V~±15V
- 低噪声：典型值为 7nV/√Hz (1kHz)
- 低失真：0.0005%
- 无相位反转
- 单位增益稳定
- SOP8 4.9mm × 3.9mm、MSOP8 3mm × 3mm (CM4151) 封装
- SOP8 4.9mm × 3.9mm、MSOP8 3mm × 3mm、DFN8 3mm × 3mm (CM4152) 封装
应用领域
- 仪器仪表
- 多级滤波器
- 精密电流测量
- 光电二极管放大器
- 传感器
- 音频
