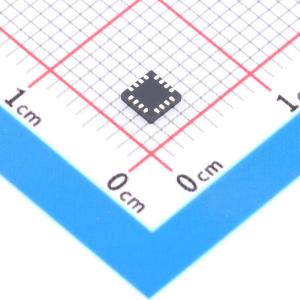

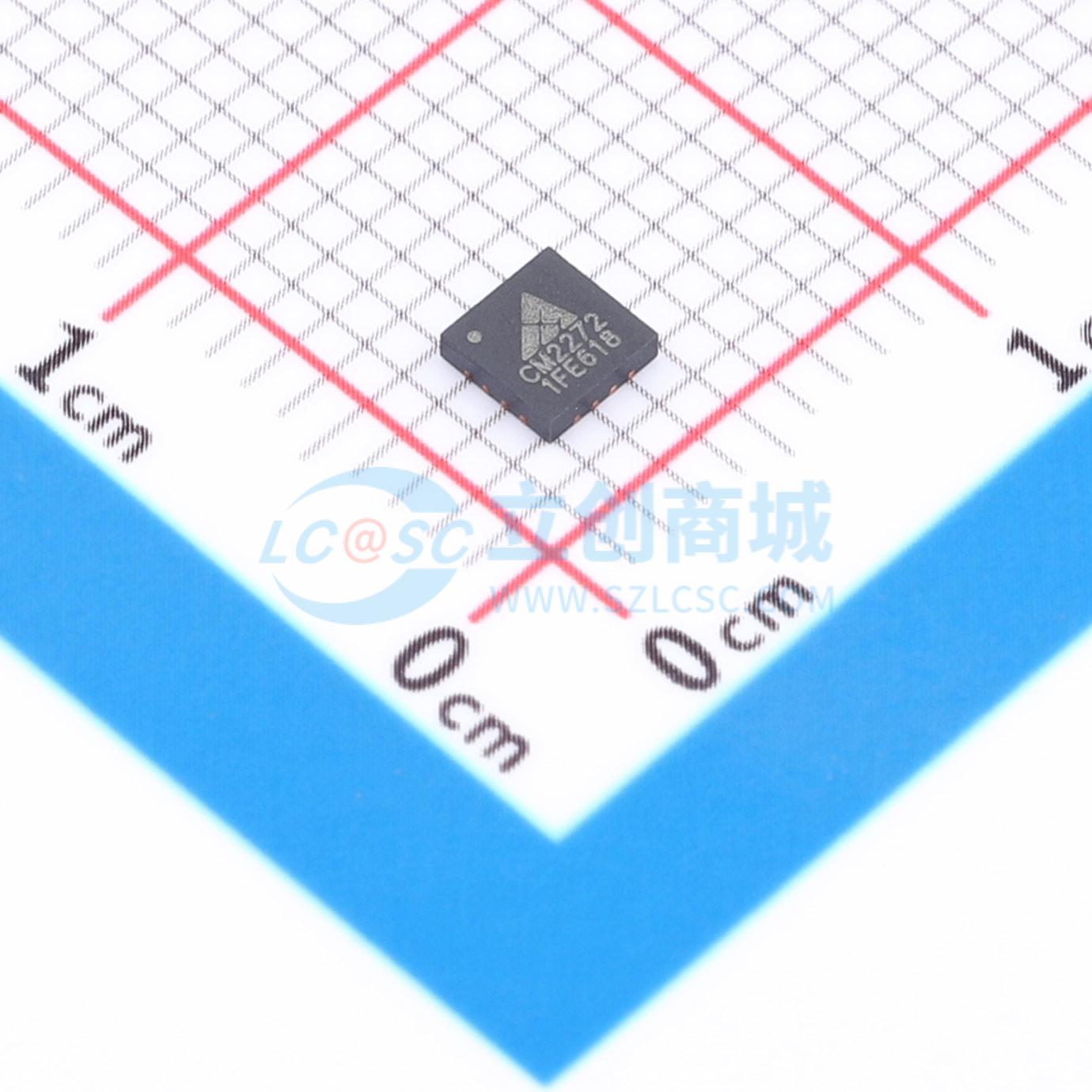

CM2272-QFNTA
双路高速16位同步采样SAR ADC，支持全差分输入和宽模拟电源电压范围，配备灵活串行接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双路、高速、2MSPS、16 位、同步采样 SAR ADC，额定工作温度范围为 -40℃~125℃。对标 ADS8354
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM2272-QFNTA
- 商品编号
- C54451288
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 2MHz | |
| 通道数 | 2 | |
| 接口类型 | 串口 | |
| 差分输入 | 是 | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 90.4dB | |
| 基准电压源 | 内置 | |
| ADC架构 | SAR | |
| 功能特性 | - | |
| 微分非线性 | 0.4LSB |
商品概述
CM2272 是一款 16 位、高速、双通道同步采样 SAR ADC，支持全差分模拟输入。支持宽模拟电源电压范围，每个通道均包含一个基准源；同时配备灵活的串行接口，支持多种数据读取模式。采用 QFN16 型封装，其额定工作温度范围为 -40°C ~ 125°C。
商品特性
- 双通道同步采样
- 支持全差分输入
- 采样率：2MSPS
- INL：±1LSB
- DNL：±0.4LSB
- SNR：典型值为 90.4dB
- THD：典型值为 -108dB（±VREF 输入范围）
- 双路、2.5V 内部基准电压
- 通道隔离度：典型值为 -122dB
- VDD 电流：典型值为 20mA
- QFN16 3mm × 3mm 封装
应用领域
- 电机控制：使用编码器进行位置测量
- 光纤网络：掺铒光纤放大器 (EDFA) 增益控制环路
- 保护继电器
- 电源质量测量
- 三相电源控制
- 可编程逻辑控制器
