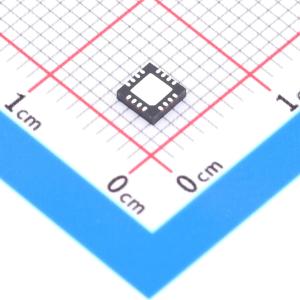

温馨提醒：图片仅供参考，商品以实物为准
CM1310-QFNTA
集成PGA和基准的4通道低功耗24位ADC，适用于微弱信号测量
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4通道、2kSPS、低功耗、24位ADC集成PGA和基准，额定工作温度范围为 -40℃~125℃。对标 ADS1220
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM1310-QFNTA
- 商品编号
- C54451278
- 商品封装
- QFN-16(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.1295克(g)
商品参数
参数完善中
商品概述
CM1310 是一款精密、低功耗、兼容 SPI 接口的 24 位 ΔΣ ADC，内部集成了低噪声可编程增益放大器 (PGA)、两个可编程输出电流源 (IDAC)、电压基准、振荡器、低侧开关和精密温度传感器。这些特性使 CM1310 适用于测量微弱信号，如电阻式温度检测器 (RTD)、热电偶、热敏电阻和桥式传感器。
CM1310 能够以高达 2kSPS 的速率进行数据转换，并能在单周期内稳定。输入多路选择器 (MUX) 可提供 4 个单端输入或 2 组差分输入。针对工业应用，当采样率为 20SPS 时，数字滤波器能实现 50Hz 和 60Hz 同步抑制。启用 PGA 时，支持伪差分输入或全差分输入；禁用 PGA 后，仍提供高输入阻抗和高达 4V/V 的增益，以及能实现单端测量。
CM1310 采用 TSSOP16 型和 QFN16 型封装，工作温度范围为 -40°C ~ 125°C。
商品特性
- 宽电源范围：2.3V ~ 5.5V
- 可编程增益：1V/V ~ 128V/V
- 可编程数据速率：高达 2kSPS
- 单周期数据稳定
- 20SPS 时 50Hz 和 60Hz 谐波抑制
- 4 个单端输入或 2 组差分输入
- 可编程匹配电流源：10μA ~ 1.5mA
- 内置 2.048V 基准：温漂典型值为 5ppm/°C
- 兼容 SPI 接口模式 1
- 低电流消耗：典型值为 210μA（占空比模式）
- TSSOP16 5mm × 4.4mm 和 QFN16 3.5mm × 3.5mm 封装
应用领域
- 工业控制及自动化
- 工业现场仪表
- 智能温度、压力变送器
- 温度传感器测量
- 2 线/3 线/4 线 RTD 测量
- 热电偶测量
- PLC/DCS 模拟量采集
- 科学仪器仪表
