CM2431-MSOTA

CM2431 是一款高精度、高速、低功耗、内置预充电输入驱动器的 20 位精密逐次逼近 (SAR) 模数转换器 (ADC)，采用单电源供电。其基准电压 VREF 由外部提供，并且可以独立于电源电压设置。CM2431 的功耗和采样率呈线性变化关系。

CM2431 的预充电输入驱动器特性可降低信号链的复杂度和功耗，同时支持较高的通道密度；尤其是在预充电输入驱动器开启时，低输入电流加上较宽的采样区间，可无需使用专用的 ADC 驱动器，简化了外围电路设计。

CM2431 的输入范围压缩模式使得无需向 ADC 驱动放大器提供负电源，即可覆盖整个 ADC 码值范围。输入过压箝位保护 ADC 输入免受过压事件的影响，尽可能减少了对基准输入管脚的干扰，且无需外部保护二极管。

CM2431 高达 1.8MSPS 的采样率，使用户可以精确捕获高频信号并实现过采样。ADC 优异的线性度，能够保证系统过采样后拥有极高的动态范围。通过独立逻辑电源 VIO，该芯片可与 1.8V、2.5V、3V 和 5V 电压逻辑兼容。

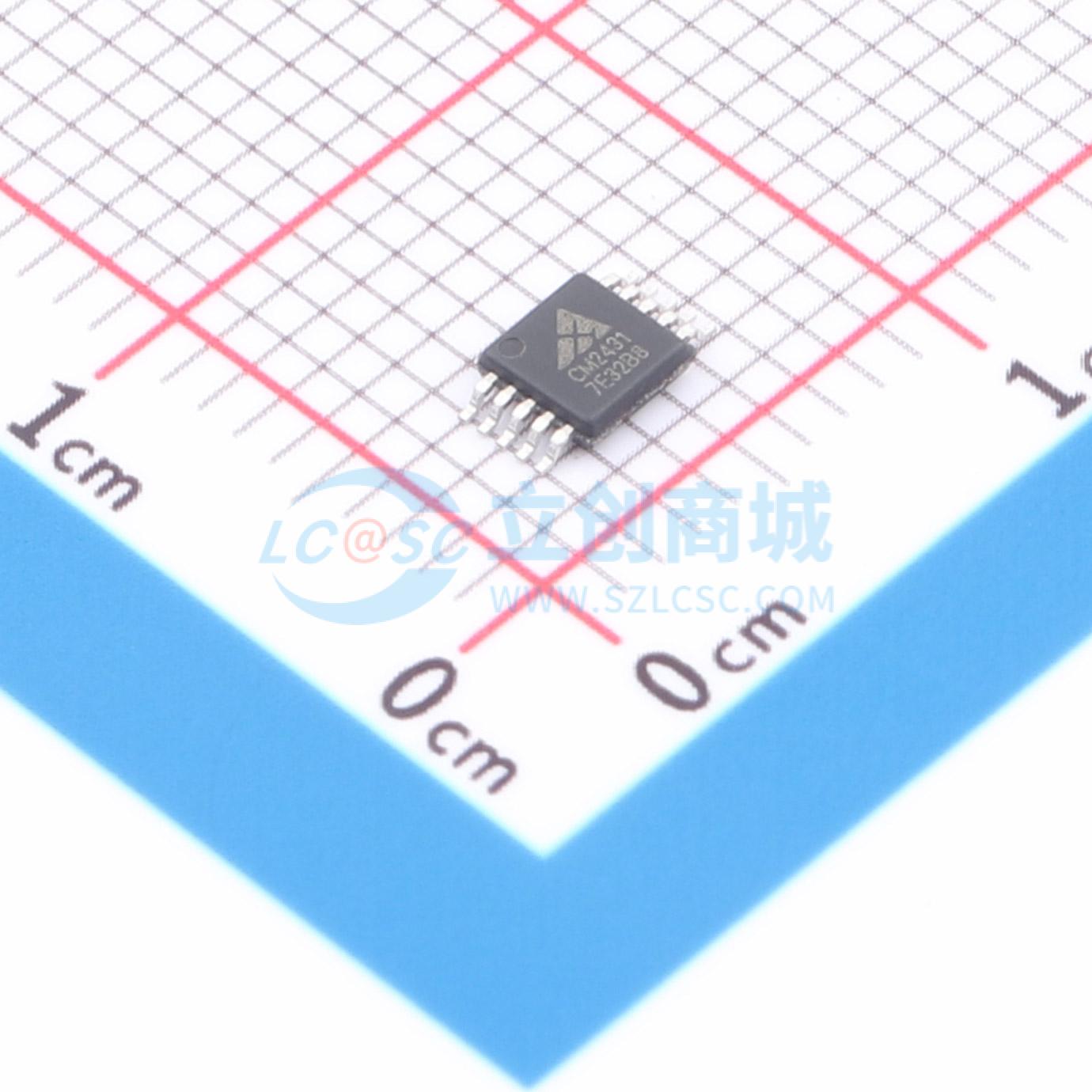

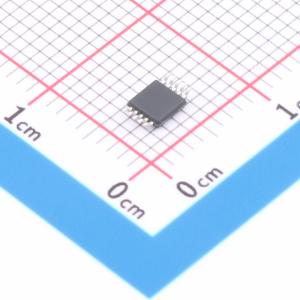

CM2431 采用 MSOP10 型和 DFN10 型封装，其最佳工作温度范围为 −40°C~125°C。

• 单电源供电：1.8V
• 逻辑接口电压：1.71V~5.5V
• 差分模拟输入范围：±VREF（VREF 电压范围为 2.4V~5.1V）
• 20 位分辨率、无失码
• 采样率：1.8MSPS
• INL：最大值为±4.5ppm
• 动态范围：105dB (OSR = 2)，131dB (OSR = 1024)
• SNR：100.5dB (fIN = 1kHz，VREF = 5V)
• SNDR：100dB (fIN = 1kHz)
• THD：-120dB (fIN = 1kHz)
• 片上集成预充电输入驱动器
• 输入回踢大大降低，输入电流低至 0.5μA/MSPS
• 更宽的采样区间，每个转换周期中接近 50%的时间用于采样
• 首次转换即输出结果并保证转换精度，无流水线延迟
• 输入范围压缩模式（适合单电源供电）
• 高达 50mA 的输入过压箝位保护灌电流
• SPI/QSPI/MICROWIRE 兼容串行接口
• 低功耗
• 80μW (10kSPS，总功耗)
• 13mW（1.8MSPS，总功耗）
• MSOP10 3mm × 3mm 和 DFN10 3mm × 3mm 封装

• 自动化测试设备
• 医疗设备
• 电池供电设备
• 精密数据采集系统
• 仪器仪表和控制系统
