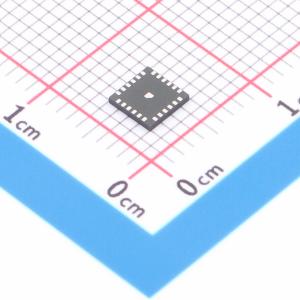

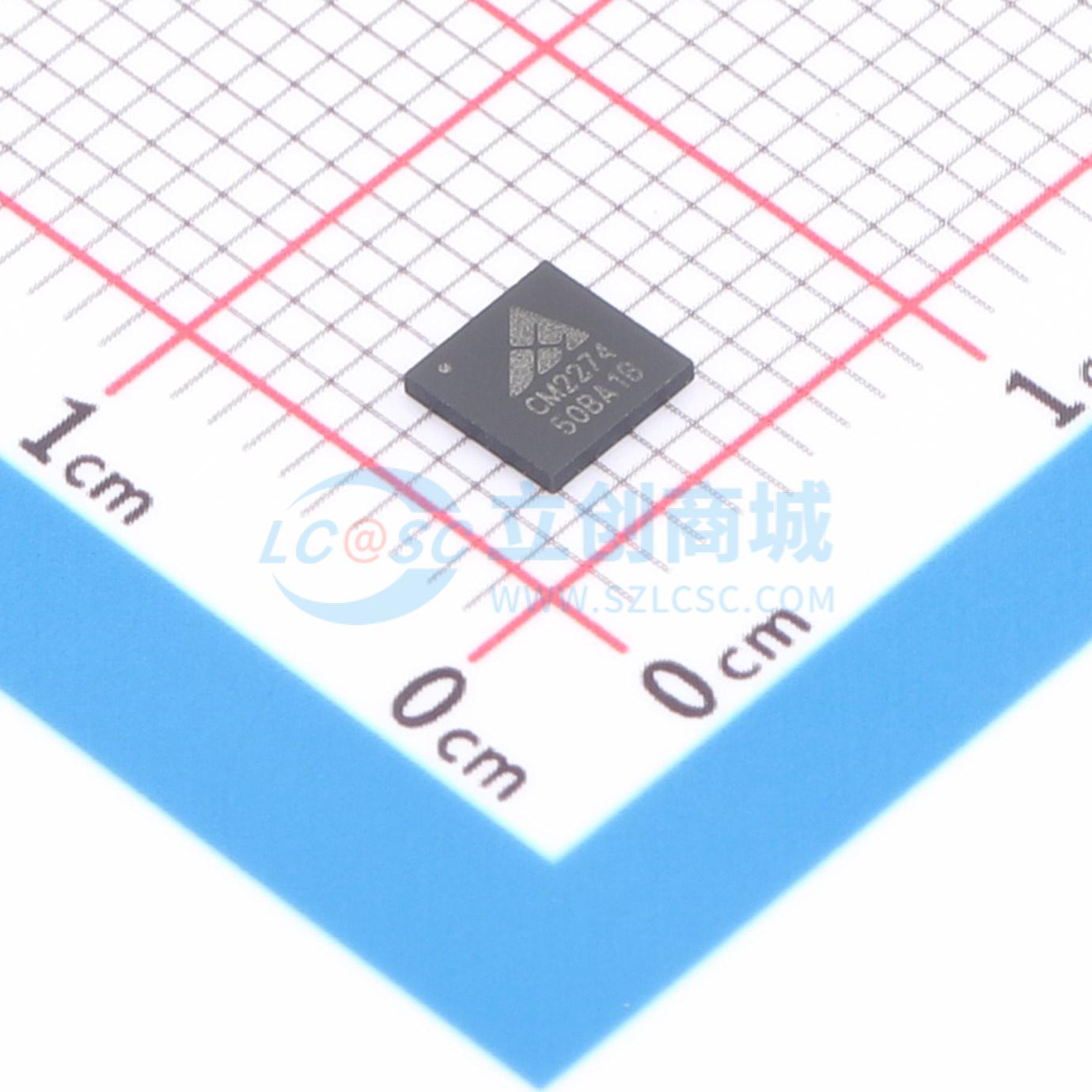

温馨提醒：图片仅供参考，商品以实物为准
CM2274-QFNTA
差分输入、四通道同步采样16位SAR ADC，集成过采样模块，支持高速串行接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16 位、四通道同步采样、4MSPS高速、逐次逼近型模数转换器 (ADC)，对标AD7380-4 (-40℃~125℃)
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM2274-QFNTA
- 商品编号
- C54451284
- 商品封装
- QFN-24(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.181克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 16 | |
| 采样率 | 4MHz | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V | |
| 接口类型 | 串口 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 91.5dB | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 功能特性 | - |
商品概述
CM2274 是一款 16 位、四通道、同步采样、高速、逐次逼近型模数转换器 (ADC)。采用 3.3V 电源供电，最高采样率可达 4MSPS。其差分模拟输入支持宽共模输入电压范围，采样与转换在片选信号下降沿触发。
CM2274 集成片上过采样模块，可有效扩展动态范围，并降低低带宽应用场景下的输入噪声。过采样功能开启后，可配置为 18 位高精度模式。基准输入管脚的电压范围为 2.5V~3.3V。
转换过程及数据采集通过标准化控制接口实现，便于与微处理器或数字信号处理器对接。转换结果支持两种输出模式：1 线串行输出模式（适用于低速应用场景）或 4 线同步输出模式（适用于高采样率场景）。CM2274 支持 1.8V、2.5V 及 3.3V 独立逻辑电源接口，具备良好的接口兼容性。
CM2274 采用 QFN24 型封装，其工作温度范围为 -40°C~125°C。
商品特性
- 四通道同步采样
- 全差分模拟输入
- 高采样率：4MSPS
- SNR：典型值为 91.5dB (VREF = 3.3V)
- INL：最大值为 2LSB
- 片内过采样
- 支持 18 位高精度模式
- 超出阈值警报指示
- 高速串行接口
- QFN24 4mm × 4mm 封装
应用领域
- 电机控制位置反馈
- 电机控制电流检测
- 数据采集系统
- EDFA 应用
- 同相与正交解调
