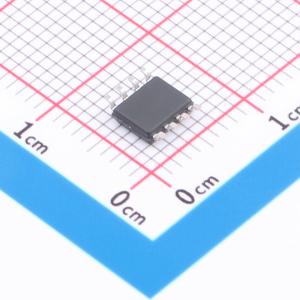

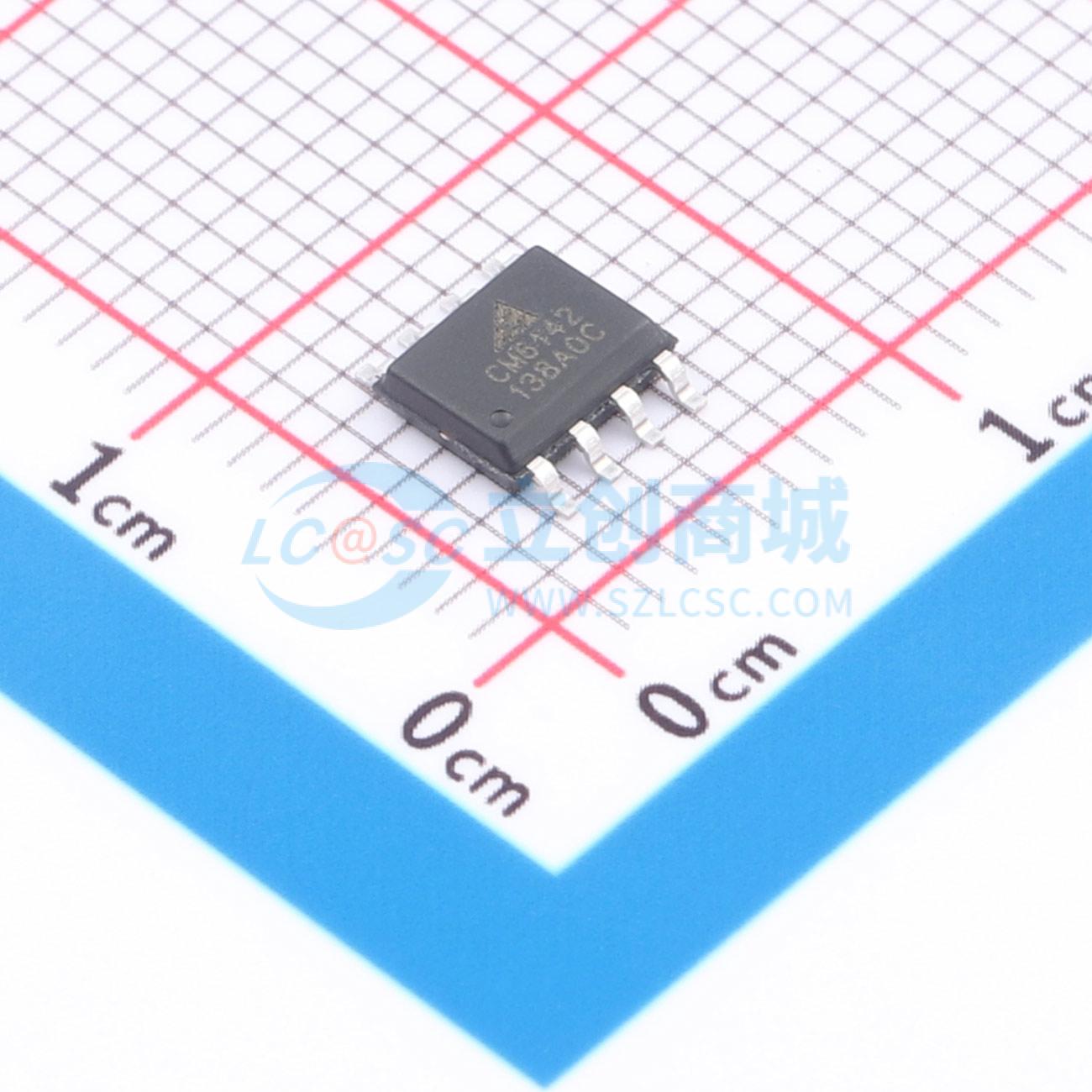

温馨提醒：图片仅供参考，商品以实物为准
CM6142-SOPTA
快速瞬态响应、低噪声、集成保护功能的低压差稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1.5A、低噪声、低压差、快速瞬态响应稳压器，具有23μVrms低噪声，1.21V~20V可调输出电压范围，280mV低输入输出压差，额定工作温度范围为 -40℃~125℃。对标LT1963
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM6142-SOPTA
- 商品编号
- C54451281
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 22V | |
| 输出电压 | 2.5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 80dB |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 280mV@(1.5A) | |
| 噪声 | 30uVrms | |
| 功能特性 | 使能控制；过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
CM614X是一款专为实现快速瞬态响应而设计的低压差稳压器。该器件可在280mV的压差下提供1.5A的输出电流。其工作模式下的静态电流低至1.5mA，关断模式下可降至小于1μA。CM614X具备低输出噪声特性，非常适合对噪声敏感的射频电源应用。该系列提供1.5V、1.8V、2.5V、3.3V的固定输出电压版本，以及1.21V~20V的可调输出电压版本。即使在仅使用10μF输出电容的情况下，CM614X也能保持稳定工作。它集成了包括电流限制和热关断在内的多种电路保护功能。该器件提供SOP8、SOT223-3、TSSOP16和TO252-5封装，最佳工作温度范围为–40°C~125°C。
商品特性
- 快速瞬态响应
- 输出电流：1.5A
- 低压差：280mV (1.5A)
- 低噪声：30μVrms (10Hz~100kHz)
- 静态电流：1.5mA（关断模式下降至小于1μA）
- 固定输出电压：1.5V、1.8V、2.5V、3.3V
- 可调输出电压：1.21V~20V
- 热关断
- 提供SOP8 4.9mm × 3.9mm、SOT223-3 6.5mm × 3.5mm、TSSOP16 5mm × 4.4mm、TO252-5 6.6mm × 6.1mm封装
应用领域
- 2.5V~3.3V逻辑电源
- 开关电源的后置稳压器
- 医学和影像应用
