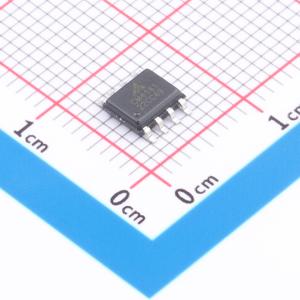

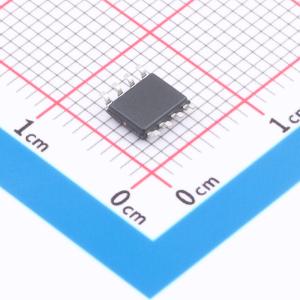

温馨提醒：图片仅供参考，商品以实物为准
CM4141-SOPTA
零温漂、单电源、轨到轨单通道/双通道斩波运算放大器，采用自研拓扑电路，适用于高精度应用
- 描述
- 单通道高精度、宽带宽、零温漂斩波放大器，额定工作温度范围为 -40℃~125℃。对标 AD8628
- 品牌名称
- CIMO(士模微)
- 商品型号
- CM4141-SOPTA
- 商品编号
- C54451274
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1605克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 2.7V~5V | |
| 输入失调电压(Vos) | 500nV | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 增益带宽积(GBW) | 2.8MHz |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入电压噪声密度(eN) | 9nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 65pA | |
| 输出电流 | 21mA | |
| 输入失调电流(Ios) | 200pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
CM4141/CM4142 是单通道/双通道高精度、宽带宽、零温漂斩波放大器，采用 2.7V~5V 单电源供电。采用自研的拓扑电路结构，能简化外围电路设计、降低成本，还降低了传统斩波放大器的高开关噪声。
CM4141/CM4142 失调电压典型值仅为 0.5μV，失调电压温漂小于 0.03μV/℃，噪声仅为 0.15μVₚ₋ₚ(0.1Hz~10Hz)，对系统引入的误差小，适用于各种高精度应用。该放大器在工作温度范围内的温漂接近零，有利于压力和位置传感器、医疗仪器以及应变计放大器等应用。轨到轨的输入和输出摆幅特性，可降低输入偏置复杂度，使系统的 SNR 性能达到最优。
CM4141 采用 SOT23 - 5 和 SOP8 型封装，CM4142 采用 SOP8 和 MSOP8 型封装，最佳工作温度范围为 - 40°C~125°C。
CM4141/CM4142 是超高精度的轨到轨输入输出运算放大器，采用单电源供电。失调电压典型值仅为 0.5μV，配置较高增益时也不必担心输出饱和。温漂接近零，可确保全温范围内失调电压误差极小，是各种灵敏测量应用的理想选择。
CM4141/CM4142 采用自稳零和斩波技术实现高精度。独特拓扑结构使其能在宽温度范围和长使用寿命周期内保持低失调电压。同时，具有较低的低频噪声和斩波频率处较低的噪声能量，无需额外滤波即可最大限度提高应用的 SNR。60kHz 内部时钟频率内，可维持 9nV/√Hz 的平坦等效输入噪声频谱，简化后续滤波器设计要求。
CM4141/CM4142 在 0.1Hz 至 10kHz 的宽带宽范围内具有低噪声，可用于需要高直流精度的应用。在信号带宽为 5kHz 至 10kHz 的系统中，提供真正的 16 位精度，是高分辨率系统的最佳选择。
CM4141/CM4142 内部消除了 1/f 噪声，大大减少了输出误差。
商品特性
- 5V 单电源供电
- 低噪声自稳零放大器
- 低失调电压：典型值为 0.5μV (5V)
- 失调电压温漂：< 0.03μV/℃
- 轨到轨输入和输出摆幅
- 高增益、高 CMRR 和高 PSRR：> 130dB
- 极低输入偏置电流：最大值为 100pA
- 低功耗：典型值为 900μA
- 过载恢复时间：典型值为 130μs (5V)
- SOP8 4.9mm × 3.9mm、SOT23 - 5 2.9mm × 1.6mm 封装(CM4141)
- SOP8 4.9mm × 3.9mm、MSOP8 3mm × 3mm 封装(CM4142)
应用领域
- 汽车传感器
- 压力和位置传感器
- 应变计放大器
- 医疗仪器
- 热电偶放大器
- 精密电流检测
- 光电二极管放大器
