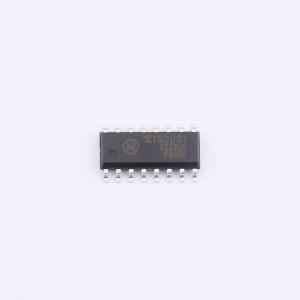

温馨提醒：图片仅供参考，商品以实物为准

π160U31

增强ESD功能，3.0kV/5.0kVrms隔离电压，150kbps六通道数字隔离器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: π1xxxxx 系列数字隔离器产品基于独有的 iDivider®技术和成熟的标准半导体 CMOS 工艺，具有出色的性能特征和可靠性，整体性能优于光耦和基于其他原理的数字隔离器产品。智能分压技术(iDivider®技术)利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。该系列产品传输通道间彼此独立，可实现多种传输方向的配置，可实现 1.5kV rms 到 5.0kV rms 隔离耐压等级和 DC 到 600Mbps 信号传输。
品牌名称: 2Pai Semi(荣湃)
商品型号: π160U31
商品编号: C5144881
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.253333克(g)

商品参数

商品概述

π1xxxxx 系列数字隔离器产品基于独有的 iDivider®技术和成熟的标准半导体 CMOS 工艺，具有出色的性能特征和可靠性，整体性能优于光耦和基于其他原理的数字隔离器产品。智能分压技术(iDivider®技术)利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。该系列产品传输通道间彼此独立，可实现多种传输方向的配置，可实现 1.5kV rms 到 5.0kV rms 隔离耐压等级和 DC 到 600Mbps 信号传输。支持 3.0V 到 5.5V 的工作电压，并支持 3.0V 到 5.5V 信号电平转换。当输入电源不供电或无输入信号，输出电源供电正常的情况下，隔离器输出默认电平。与传统的光耦合技术、iCoupler 技术、OOK 技术相比，iDivider®技术是一种更简洁、更可靠的隔离信号传输技术，能显著提高器件性能，在功耗、传输速率、抗干扰能力等方面有着明显的优势。

商品特性

超低功耗: 0.55mA/通道(150Kbps 时)
高速率: 150kbps
高 CMTI 值: 250kV/μs
对辐射和传导噪声的高抗干扰能力
隔离电压: π16xx3x: 交流 3000Vrms；π16xx6x: 交流 5000Vrms
增强 ESD 防护能力: ESDA/JEDEC JS - 001 - 2017 HBM 模式±8kV
安规认证：
- UL 认证编号: E494497，符合 UL1577 标准 3000V/5000VRMS 隔离电压
- CSA 器件验收通知 5A
- VDE 认证编号: 40053041/40052896，最大重复峰值隔离电压 565V/1200V，符合 DIN VDE V0884 - 11:2017 - 01
- 符合 GB4943.1 - 2011 的 CQC 认证
3V 至 5.5V 电平转换
宽温度范围: -40°C ~ 125°C
符合 RoHS 要求的 NB SOIC - 16,WB SOI - 16 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离 ADC，DAC
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	6
	反向通道数	0
	最大数据速率	150Kbps
	默认输出	高电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	250kV/us
	工作温度	-40℃~+125℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	4.8us
