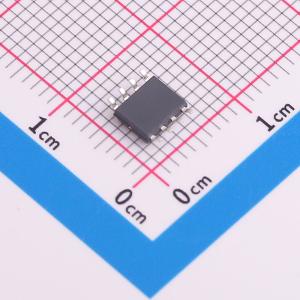

温馨提醒：图片仅供参考，商品以实物为准
LP2951-5.0DRG
1.235V~30V 100mA 30V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LP2950 和 LP2951 器件是双极型低压差稳压器，可适应高达 30 V 的宽输入电源电压范围。易于使用的 3 引脚 LP2950 提供 5 V、3.3 V 和 3 V 固定输出电压。而 8 引脚的 LP2951 同一器件即可输出固定电压，也可输出可调电压
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- LP2951-5.0DRG
- 商品编号
- C5145250
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 30V | |
| 输出电压 | 5V；1.235V~30V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 600mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 75uA | |
| 噪声 | 430uV | |
| 功能特性 | 热关断；工作状态指示；过流保护；使能控制 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 固定；可调 | |
| 输出通道数 | 1 |
商品概述
LP2950和LP2951器件是双极型低压差稳压器，可适应高达30 V的宽输入电源电压范围。易于使用的3引脚LP2950提供5 V、3.3 V和3 V的固定输出电压。而8引脚的LP2951能够从同一器件输出固定或可调输出。通过将输出和检测引脚连接在一起，以及将反馈和抽头引脚连接在一起，LP2951可输出固定的5 V、3.3 V或3 V（取决于版本）。或者，通过将检测和抽头引脚悬空，并将反馈连接到外部电阻分压器，输出可以设置为1.235 V至30 V之间的任何值。
8引脚的LP2951还提供了额外的功能，使其特别适用于电池供电的应用。例如，逻辑兼容的关断功能允许稳压器进入待机模式以节省功率。此外，还有一个内置的监控复位功能，当输出电压因任何原因（如输入电压下降、电流限制或热关断）下降到其标称值的6%时，错误输出变为低电平。
LP2950和LP2951旨在最大限度地减少对输出电压的所有误差影响。由于具有严格的输出容差（25℃时为0.5%）、非常低的输出电压温度系数（典型值为20 ppm）、极好的线性和负载调节（典型值分别为0.3%和0.4%）以及远程检测能力，这些器件既可以用作低功率电压基准，也可以用作100 mA稳压器。
商品特性
- 宽输入范围：高达30 V
- 额定输出电流为100 mA
- 低压差：100 mA时典型值为380 mV
- 低静态电流：典型值为75 µA
- 严格的线性调节：典型值为0.03%
- 严格的负载调节：典型值为0.04%
- 高输出电压精度
- 25℃时为 -1.4%
- 全温度范围内为 -2%
- 可作为稳压器或基准使用
- 使用低ESR（>12 mΩ）电容时稳定
- 具有电流和热限制功能
- LP2950（3引脚封装）：
- 固定输出电压为5 V、3.3 V和3 V
- LP2951（8引脚封装）：
- 固定或可调输出电压：5 V/可调、3.3 V/可调、3 V/可调
- 输出下降时提供低电压误差信号
- 有关断功能
- 具有远程检测功能，以实现最佳输出调节和精度
