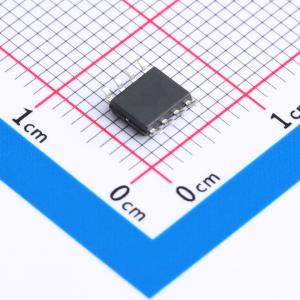

温馨提醒：图片仅供参考，商品以实物为准
MC1403BDRG
4.5V~40V 1.2mA 40ppm/℃
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一种精密带隙电压基准源，专为关键仪器和数模转换器应用而设计。该装置设计用于与精度高达 12 位的数模转换器配合使用，或作为电源应用的参考。
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- MC1403BDRG
- 商品编号
- C5145249
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 固定 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | 2.5V | |
| 输出电流 | 10mA | |
| 精度 | ±1% | |
| 温度系数 | 40ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | 1.2mA | |
| 最小阴极电流调节 | - | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
一款精密带隙电压基准源，专为关键仪器仪表和数模转换器应用而设计。该器件可与精度高达12位的数模转换器配合使用，也可作为电源应用的基准源。
商品特性
- 输出电压：2.5 V ± 25 mV
- 输入电压范围：4.5 V 到 40 V
- 静态电流：典型值1.2 mA
- 输出电流：10 mA
- 温度系数：典型值10 ppm/°C
- 保证温度漂移规格
- 等同于AD580
- 标准DIP - 8、SOP - 8和MSOP - 8封装
应用领域
- 8至12位数模转换器的电压基准源
- 低温度系数齐纳二极管替代品
- 高稳定性电流基准源
- 电压表系统基准源
- 提供无铅封装
