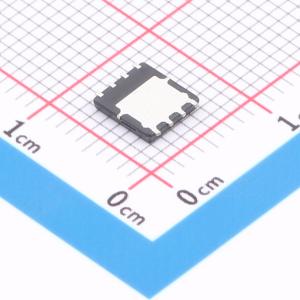

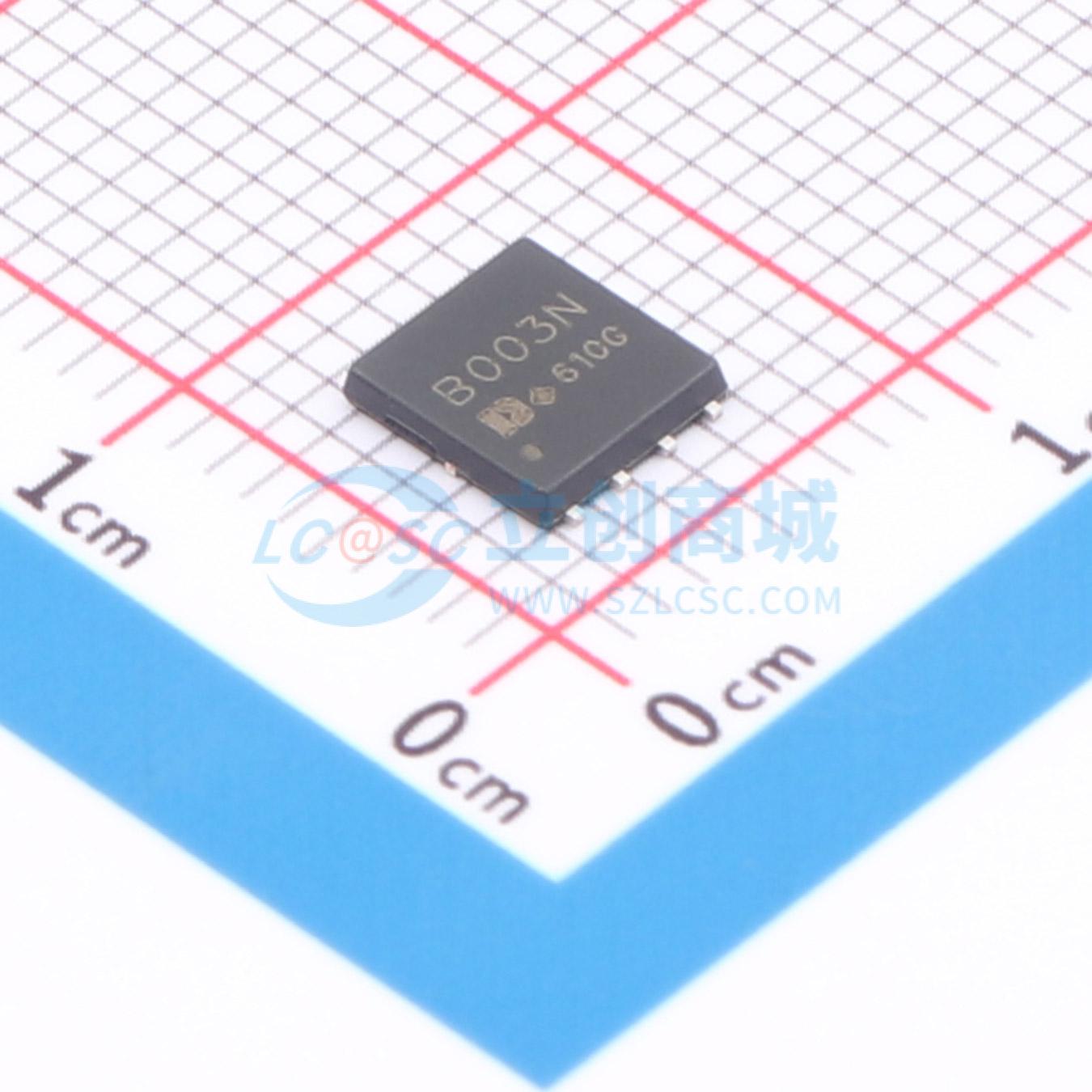

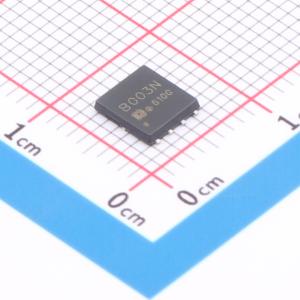

温馨提醒：图片仅供参考，商品以实物为准
NB003NG
N沟道MOSFET采用先进沟槽技术，具备低栅极电荷和出色散热性能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- N管/20V/140A/2.7MΩ/(典型2.1MΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- NB003NG
- 商品编号
- C54157793
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.3213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 2.1mΩ@10V | |
| 耗散功率(Pd) | 143W | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.3nC@10V | |
| 输入电容(Ciss) | 10.497nF | |
| 反向传输电容(Crss) | 1.496nF | |
| 工作温度 | -50℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.661nF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可提供出色的导通电阻（RDS(ON)）和低栅极电荷。它可用于多种应用。
商品特性
- VDS = 20V，ID = 150A，在VGS = 10V时RDS(ON) < 2.8mΩ
- 低栅极电荷
- 有环保器件可供选择
- 采用先进的高单元密度沟槽技术，实现超低导通电阻（RDS(ON)）
- 出色的封装，散热性能良好
