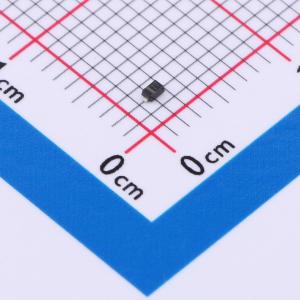

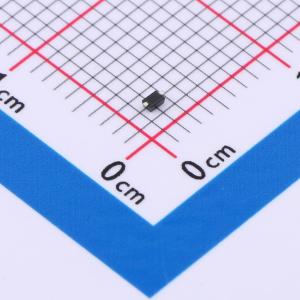

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3L1UB,115
单向ESD 3.3V截止 峰值浪涌电流：4.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用超小扁平引脚 SOD523 (SC-79) 表面贴装器件 (SMD) 塑料封装的低电容单向静电放电 (ESD) 保护二极管，旨在保护单条信号线免受 ESD 及其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3L1UB,115
- 商品编号
- C552514
- 商品封装
- SC-79(SOD-523)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 45W | |
| 击穿电压 | 5.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 34pF |
商品概述
采用超小扁平引脚 SOD523 (SC-79) 表面贴装器件 (SMD) 塑料封装的低电容单向静电放电 (ESD) 保护二极管，旨在保护单条信号线免受 ESD 及其他瞬态现象造成的损坏。
商品特性
- 单线路单向 ESD 保护
- 低二极管电容：Cd = 34 pF
- 低钳位电压：VCL = 11 V
- 极低漏电流：IRM = 100 nA
- 符合 IEC 61000-4-2 标准，最高可承受 30 kV ESD 保护；4 级 (ESD)
- 通过 AEC-Q101 认证
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- SIM 卡保护
- 便携式电子设备
- 高速数据线
