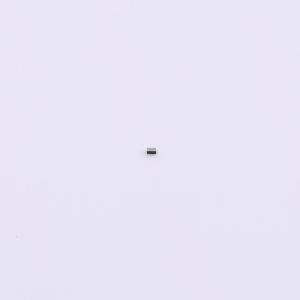

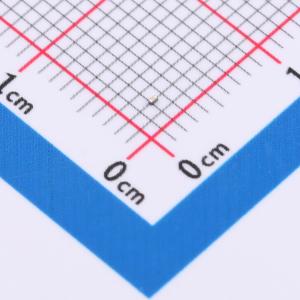

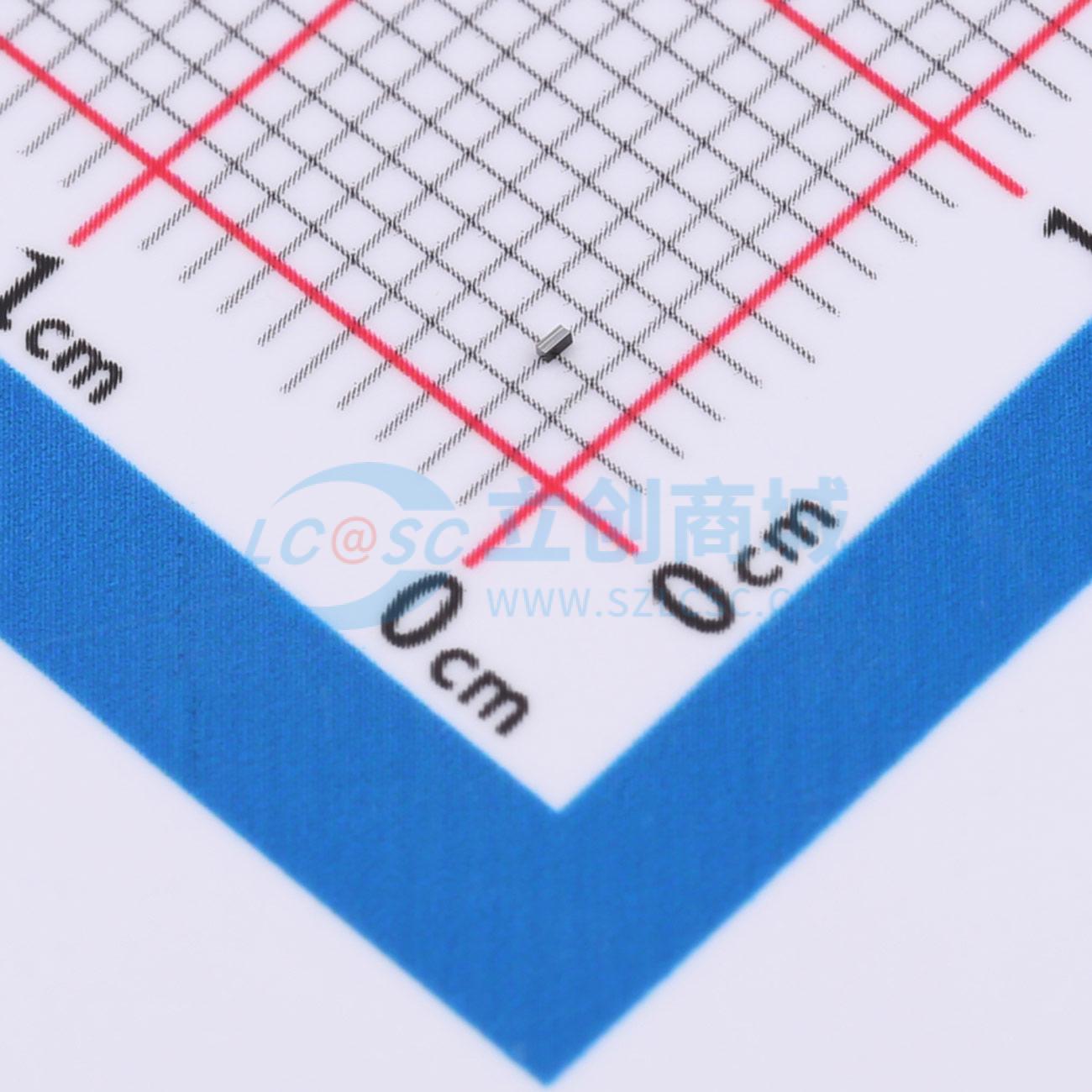

PESD3V3Y1BSFYL
双向ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 超低电容双向静电放电 (ESD) 保护二极管，属于 TrEOS 保护系列。该器件采用 DSN0603-2 (SOD962-2) 无铅超小型表面贴装器件 (SMD) 封装，旨在保护一条信号线免受 ESD 和其他瞬态电压的损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3Y1BSFYL
- 商品编号
- C552535
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.079克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 3.7V | |
| 击穿电压 | 4.2V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.24pF |
商品概述
极低电容双向静电放电（ESD）保护二极管，属于 TrEOS 保护系列。该器件采用 DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装，旨在保护一条信号线免受 ESD 及其他瞬态现象造成的损坏。
商品特性
- 单线路双向 ESD 保护
- 极低的触发电压 Vt1（7 V TLP）
- 极低的二极管电容 Cd = 0.24 pF
- 极低的钳位电压，可保护敏感 I/O
- 至地的极低电感保护路径
- 依据 IEC 61000 - 4 - 2 标准，ESD 保护能力高达 ± 15 kV
- 超小型 SMD 封装
应用领域
- USB 3.2、HDMI2 和通用闪存存储（UFS）数据线
- 移动手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
