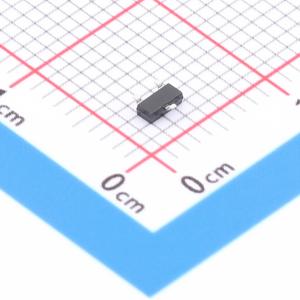

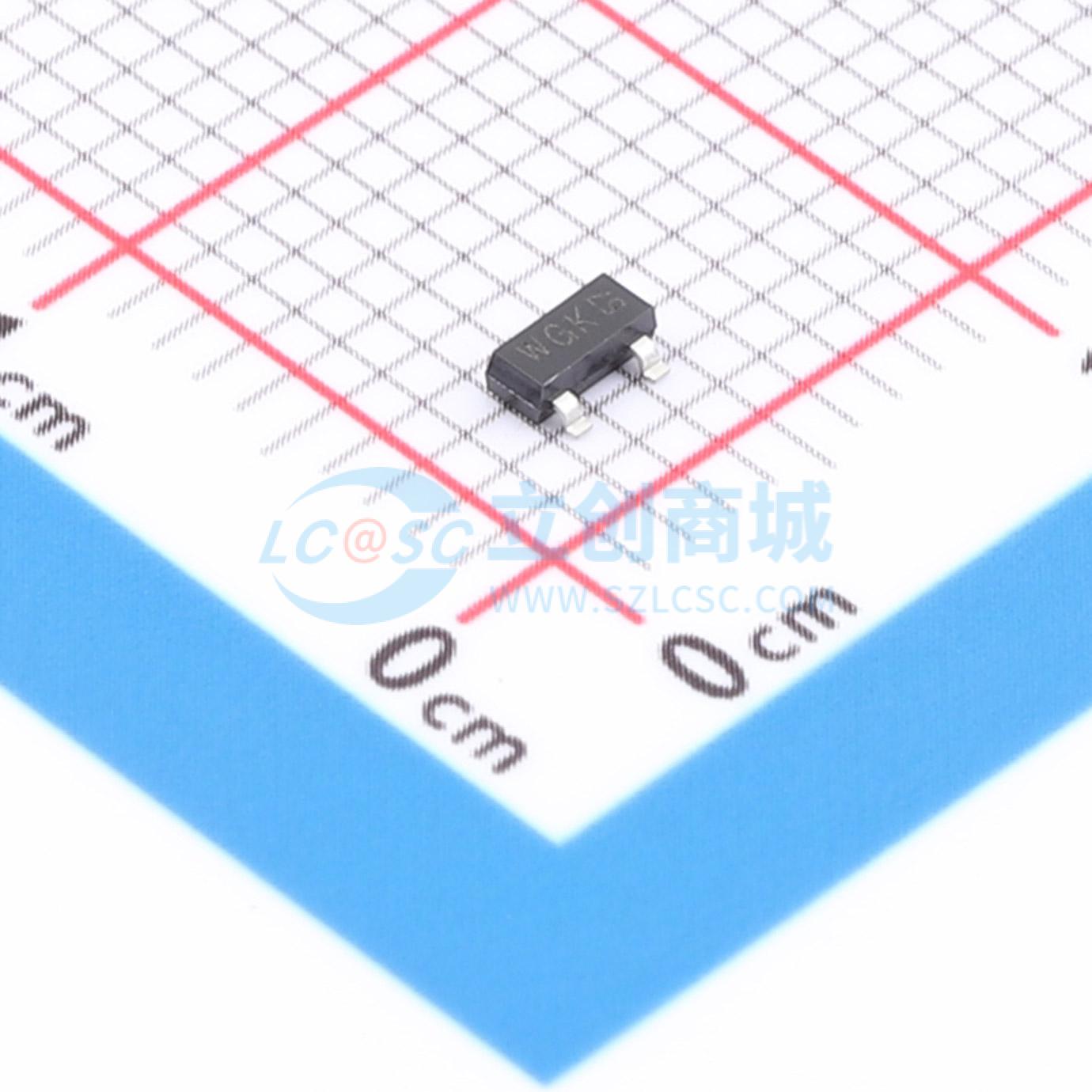

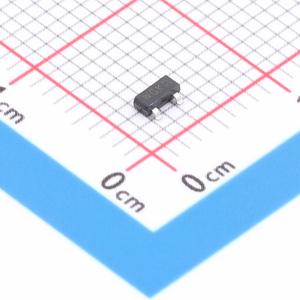

温馨提醒：图片仅供参考，商品以实物为准
PESD42VS2UTR
SOT23封装的单向双ESD保护二极管阵列，可保护两条信号线免受ESD和其他瞬变损害
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD42VS2UTR
- 商品编号
- C552537
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.226667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 42V | |
| 钳位电压 | 95V | |
| 峰值脉冲电流(Ipp) | 1.8A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 46.1V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
采用SOT23（TO - 236AB）小型表面贴装器件（SMD）塑料封装的单向双静电放电（ESD）保护二极管，旨在保护多达两条信号线免受ESD和其他瞬态事件造成的损坏。
商品特性
- 两条线路的单向ESD保护
- 高反向关断电压：VRWM = 42 V
- 低泄漏电流：IRM ≤ 50 nA
- 高达23 kV的ESD保护
- 通过AEC - Q101认证
应用领域
- 标准电容信号或电源线的ESD保护
