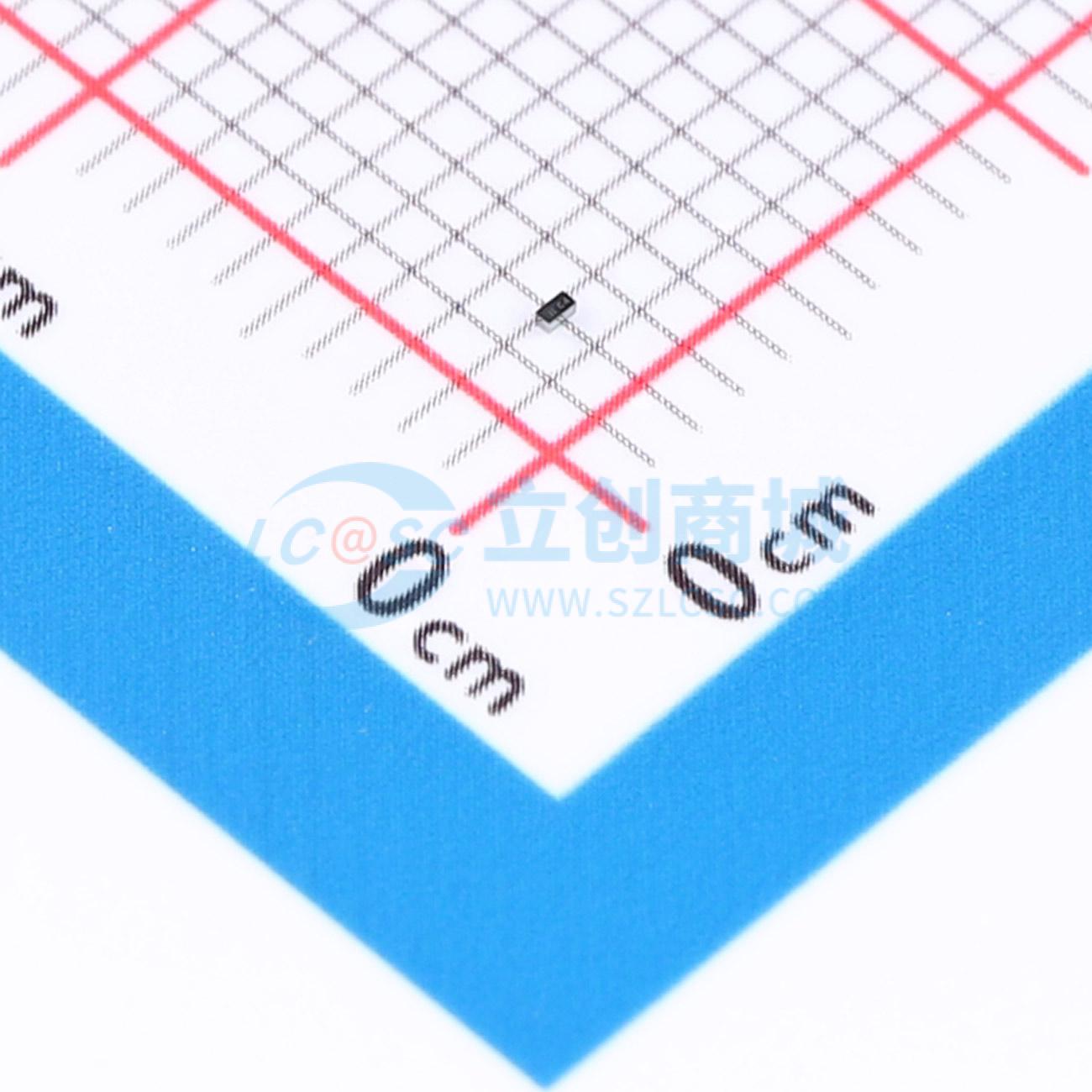

温馨提醒：图片仅供参考，商品以实物为准
PESD3V6Z1BCSFYL
极低电容双向ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 极低电容双向静电放电（ESD）保护二极管，采用DSN0603-2（SOD962-2）无铅超小型表面贴装器件（SMD）封装，旨在保护一条信号线免受ESD和其他瞬态损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V6Z1BCSFYL
- 商品编号
- C552536
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.106667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.6V | |
| 钳位电压 | 4.8V | |
| 峰值脉冲电流(Ipp) | 15A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.45pF |
商品概述
极低电容双向静电放电（ESD）保护二极管，属于TrEOS保护系列。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装，旨在保护一条信号线免受ESD和其他瞬态干扰造成的损坏。
商品特性
- 单线路双向ESD保护
- 极低的二极管电容Cd = 0.45 pF
- 极低的钳位电压，保护敏感的I/O接口
- 接地保护路径电感极低
- 依据IEC 61000 - 4 - 2标准，ESD保护能力高达± 30 kV
- 依据IEC 61000 - 4 - 5标准，浪涌耐受能力IPPM = 15 A
- 超小型SMD封装
应用领域
-手机及配件-便携式电子设备-通信系统-计算机及外设
