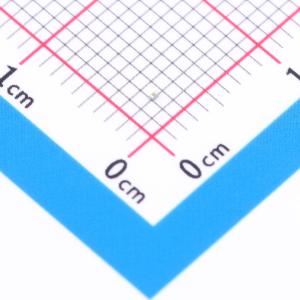

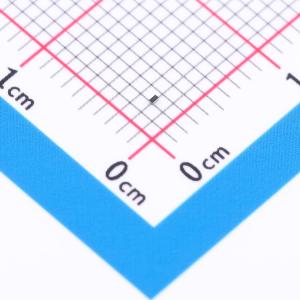

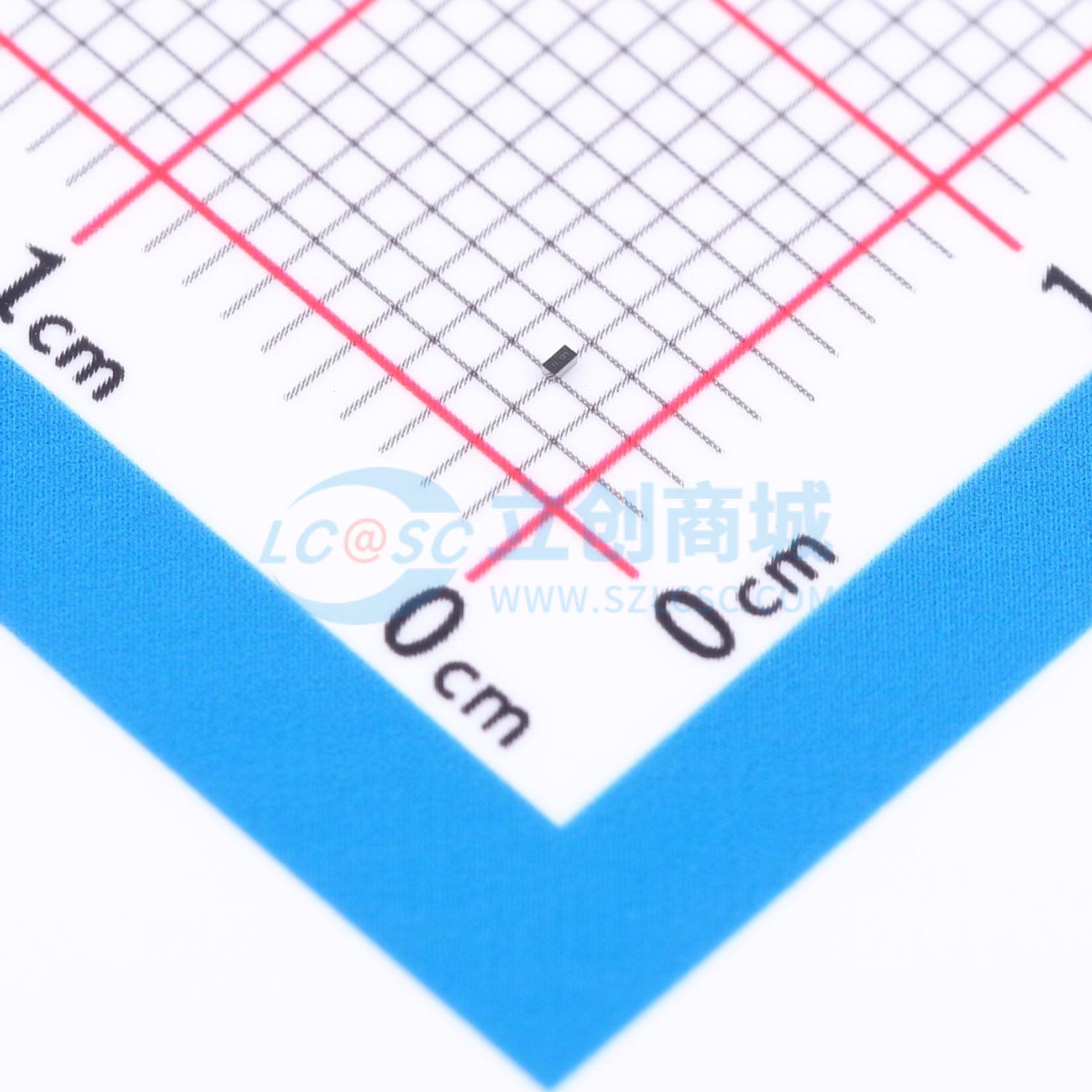

PESD3V3MS-SFYL
超低钳位双向ESD保护二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 超低钳位双向静电放电 (ESD) 保护二极管，属于 TrEOS 保护系列。该器件采用 DSN0603-2 (SOD962-2) 无铅超小型表面贴装器件 (SMD) 封装，旨在保护一条信号线免受 ESD 和其他瞬态损害。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3MS-SFYL
- 商品编号
- C552519
- 商品封装
- DSN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲功率(Ppp) | - |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7V | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | ESD |
商品概述
超低钳位双向静电放电（ESD）保护二极管，属于TrEOS保护系列产品。该器件采用DSN0603 - 2（SOD962 - 2）无引脚超小型表面贴装器件（SMD）封装，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 单线路双向ESD保护
- 依据IEC 61000 - 4 - 5标准，浪涌耐受能力IPPM = 18 A
- 低二极管电容Cd = 5 pF
- 超低钳位，保护敏感I/O接口
- 接地保护路径电感极低
- 依据IEC 61000 - 4 - 2标准，ESD保护能力高达± 30 kV
- 超小型SMD封装
应用领域
- 手机及配件
- 便携式电子设备
- 通信系统
- 计算机及外设
