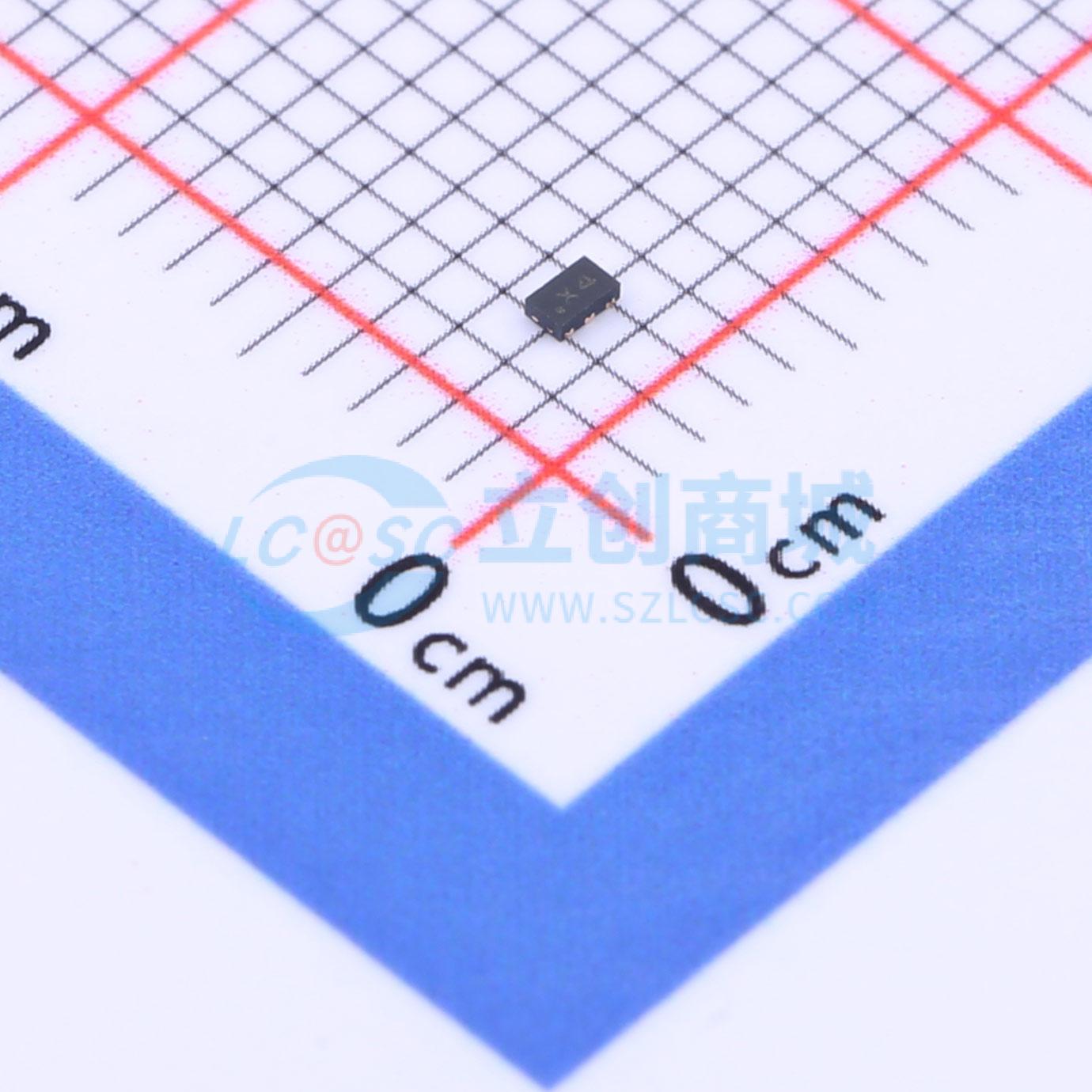

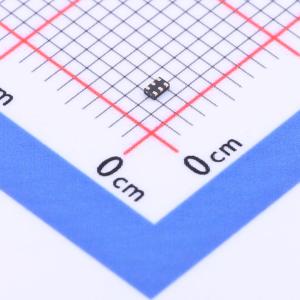

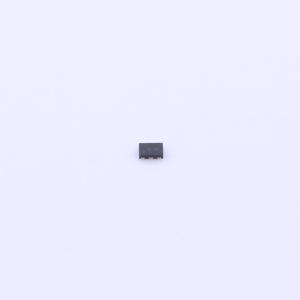

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3X4UHMYL
单向ESD 3.3V截止 峰值浪涌电流：11A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四路单向静电放电（ESD）保护阵列，旨在保护多达四条线路免受ESD和其他瞬态现象造成的损坏。该器件采用无引脚超薄小型DFN1308 - 6（SOT8006B）表面贴装器件（SMD）塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3X4UHMYL
- 商品编号
- C552534
- 商品封装
- DFN1308-6
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 4.5V | |
| 峰值脉冲电流(Ipp) | 11A@8/20us | |
| 击穿电压 | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
四路单向静电放电（ESD）保护阵列，旨在保护多达四条线路免受ESD和其他瞬态现象造成的损坏。 该器件采用无引脚超薄小型DFN1308 - 6（SOT8006B）表面贴装器件（SMD）塑料封装。
商品特性
- 多达四条线路的单向ESD保护
- 极高的浪涌耐受性；8/20 μs脉冲下I_PP = 14.2 A（平均测量值）
- 极低的钳位电压：11 A、8/20 µs脉冲下V_CL典型值为3.7 V
- 高达25 kV的ESD保护
- 极低的动态电阻R_dyn = 0.15 Ω（传输线脉冲法）
应用领域
- 便携式通信设备、消费类设备和计算设备中SD卡的ESD保护。
