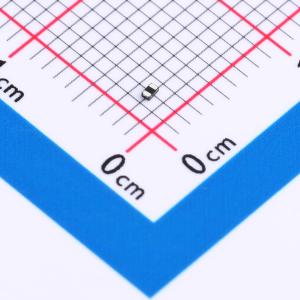

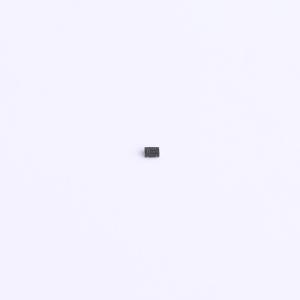

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3T1BLDYL
双向ESD 3.3V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双向静电放电（ESD）保护二极管，旨在保护一条信号线免受ESD和其他瞬态现象造成的损坏。该器件采用带有可焊侧翼的SOD882D无引脚超小型表面贴装器件（SMD）塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3T1BLDYL
- 商品编号
- C552528
- 商品封装
- DFN1006-2(SOD-882)
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 4.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-2；IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品概述
双向静电放电（ESD）保护二极管，旨在保护一条信号线免受静电放电和其他瞬态现象造成的损坏。 该器件采用SOD882D无引脚超小型表面贴装器件（SMD）塑料封装，具有可焊侧沿。
商品特性
- 单线路双向ESD保护
- 超小型SMD塑料封装，尺寸为1 x 0.6 x 0.37 mm
- 可焊侧沿
- 最高30 kV的ESD保护
- 极高的浪涌耐受性；8 / 20 μs时I_PP = 12 A（平均测量值）
应用领域
-接口线路的ESD和浪涌保护
