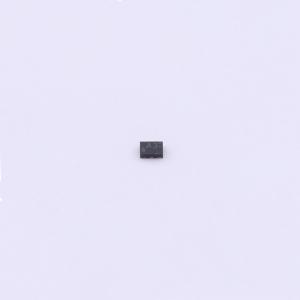

温馨提醒：图片仅供参考，商品以实物为准
PESD3V3S4UF,115
单向ESD 3.3V截止 峰值浪涌电流：10A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 采用小型SOT886表面贴装器件（SMD）塑料封装的单向四通道静电放电（ESD）保护二极管阵列，旨在保护多达四条信号线免受ESD和其他瞬态现象造成的损坏。
- 品牌名称
- Nexperia(安世)
- 商品型号
- PESD3V3S4UF,115
- 商品编号
- C552525
- 商品封装
- XSON-6(1x1.5)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 10A | |
| 峰值脉冲功率(Ppp) | 110W | |
| 击穿电压 | 5.32V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃@(Ta) | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 110pF |
商品概述
采用小型SOT886表面贴装器件（SMD）塑料封装的单向四通道静电放电（ESD）保护二极管阵列，旨在保护多达四条信号线免受ESD和其他瞬态现象造成的损坏。
商品特性
- 可对多达四条线路进行ESD保护
- 最大峰值脉冲功率：Ppp= 110W
- 低钳位电压：VCL= 11V
- 超低泄漏电流：IRM= 4nA
- 高达30kV的ESD保护
- 符合IEC 61000-4-2；4级（ESD）
- 符合IEC 61000-4-5（浪涌）；IPP= 10A
- 通过AEC-Q101认证
应用领域
- 计算机及外围设备
- 音频和视频设备
- 手机及配件
- 通信系统
- 便携式电子设备
