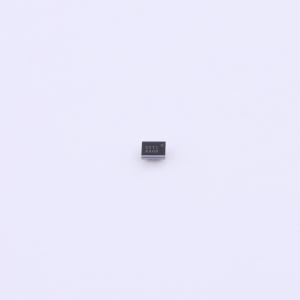

AW36099CSR

AW36099x 静态电流极低的同步升压转换器，针对碱性电池、纽扣电池、锂离子或锂聚合物电池等需要长电池寿命和小型解决方案的应用进行了优化。

AW36099x 采用迟滞电流模式控制方案，当VOUT电压超过2.5V时，典型峰值开关电流限制为1.4A。在轻载条件下，其静态电流消耗为1μA，固定输出电压版本在100μA负载下可实现高达80%的效率。当输入电压高于3V时，它支持高达500mA的输出电流，并在200mA负载下实现高达93%的效率。

当输入电压接近或高于输出电压时，AW36099x 工作在降压模式和直通模式下。在降压模式下，即使输入电压超过输出电压，AW36099x 仍将继续调节输出电压。当VIN > VOUT + 0.37V时，它进入直通模式，器件停止开关。整流PMOS持续导通，低侧开关持续关闭。

AW36099x 在禁用时内置真正的关断功能，从而隔离负载与输入，以降低电流消耗。此外，AW36099x 集成了OVP、OTP、UVLO 保护。

AW36099x 提供可调输出电压版本和固定输出电压版本。它采用 WLCSP 1.245mm x 0.885mm x 0.600mm-6B 和 DFN 2mm x 2mm x 0.75mm-6L 封装。

• 便携式产品
• 电池供电系统
• 可穿戴应用
• 低功耗无线应用
• 光学心率监测LED偏置
