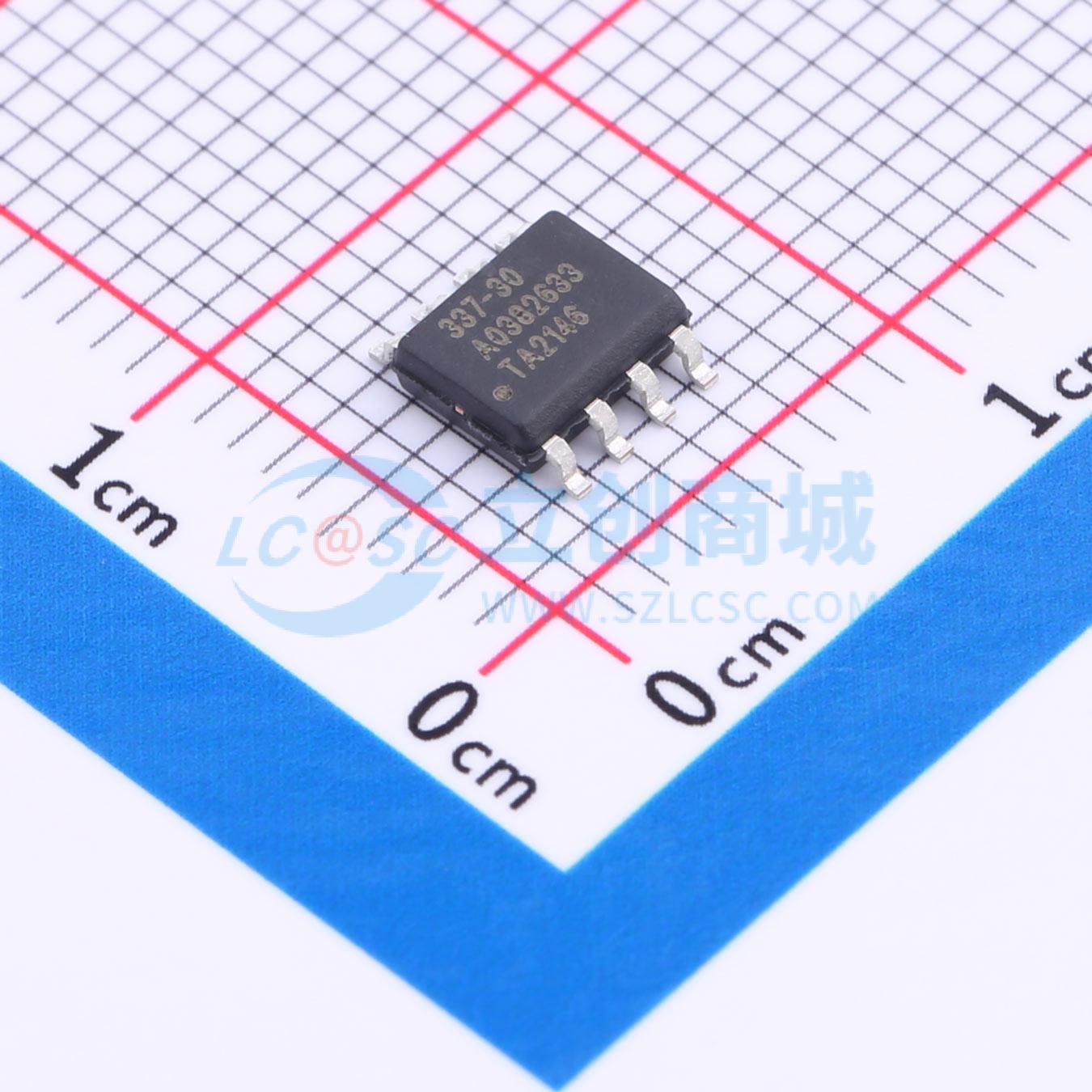

iW337-30

iW337是一款PWM信号发生器，可与三种不同类型的调光输入配合使用，包括0 - 10V PWM调光、0 - 10V线性调光，或通过将一个电阻连接到DIM引脚与地之间实现简单调光。iW337可将这三种信号中的任意一种转换为1% - 100%的PWM占空比，然后用于向初级侧LED驱动器（如iW3631）提供调光信号，无需使用变压器或其他驱动电路。 输出PWM频率可通过一个接地电容在100Hz至50kHz范围内进行编程。iW337的输入集成了必要的电流源，无需额外电路即可与有源和无源0 - 10V调光器接口，而其输出可驱动光耦合器，实现从次级到初级的隔离调光控制。

• 15V至60V工作电压
• 三合一调光器接口
  • 0 - 10V线性调光
  • 0 - 10V PWM调光
  • 单电阻调光
• SOIC - 8封装
• 1%至100% PWM输出
  • 1% PWM占空比公差
• 通过外部电容选择频率范围
• 低功耗关断模式
• 集成用于驱动0 - 10V调光器的电流源
• 集成用于隔离应用的光耦合器驱动器

• 0 - 10V LED调光应用
• 三合一LED驱动器接口芯片（0 - 10V线性、0 - 10V PWM和电阻调光）调光LED驱动器应用
